展望の紹介

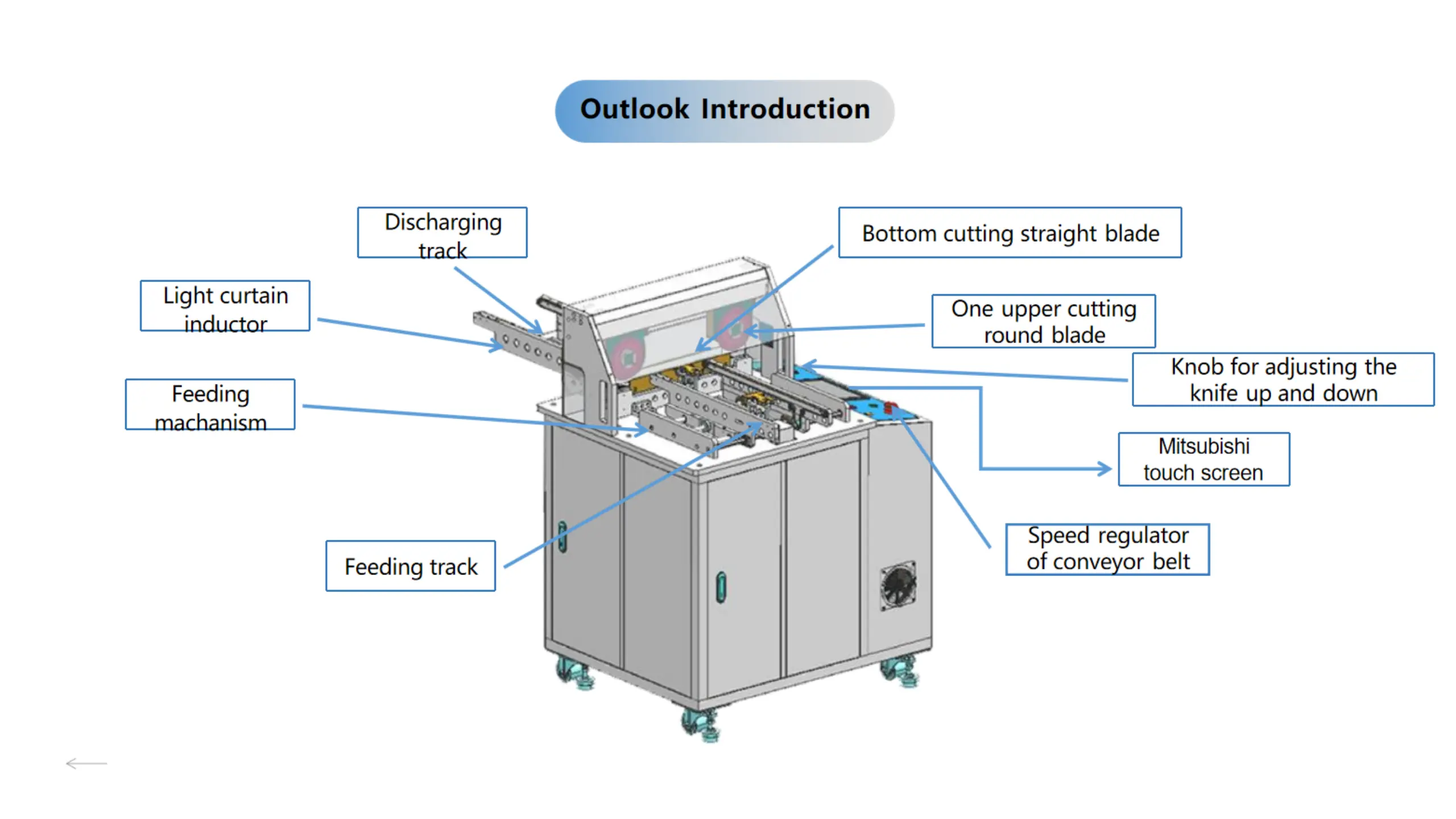

この図は、自動ホブ式V-CUTセパレーターの主要部品とその役割を詳細に説明しています。スムーズな基板の流れを実現する供給・排出トラックと、異物混入時に動作を停止するライトカーテンインダクタを備え、安全性を確保しています。カッティングシステムには、調整ノブ付きのブレードが組み込まれており、正確な深さ制御が可能です。三菱電機製タッチスクリーンは直感的な操作を可能にし、コンベア速度調整機能は様々な製品サイズに対応します。これらの部品が連携して、高精度でユーザーフレンドリーな自動基板分割を実現し、電子機器製造のニーズに応えます。.
機械構造
搬送ベルトの伝動軸を備え、ベルトを駆動することで基板をスムーズに搬送します。搬送支持フレームの調整ブロックは、製品幅に合わせて柔軟に調整でき、「120MM幅」のマーカーで示されているように、様々な製品幅に対応します。これらのコンポーネントが連携して、安定的で柔軟な搬送を実現し、後続の切断工程の強固な基盤を築きます。.
-
供給およびクランプセクション

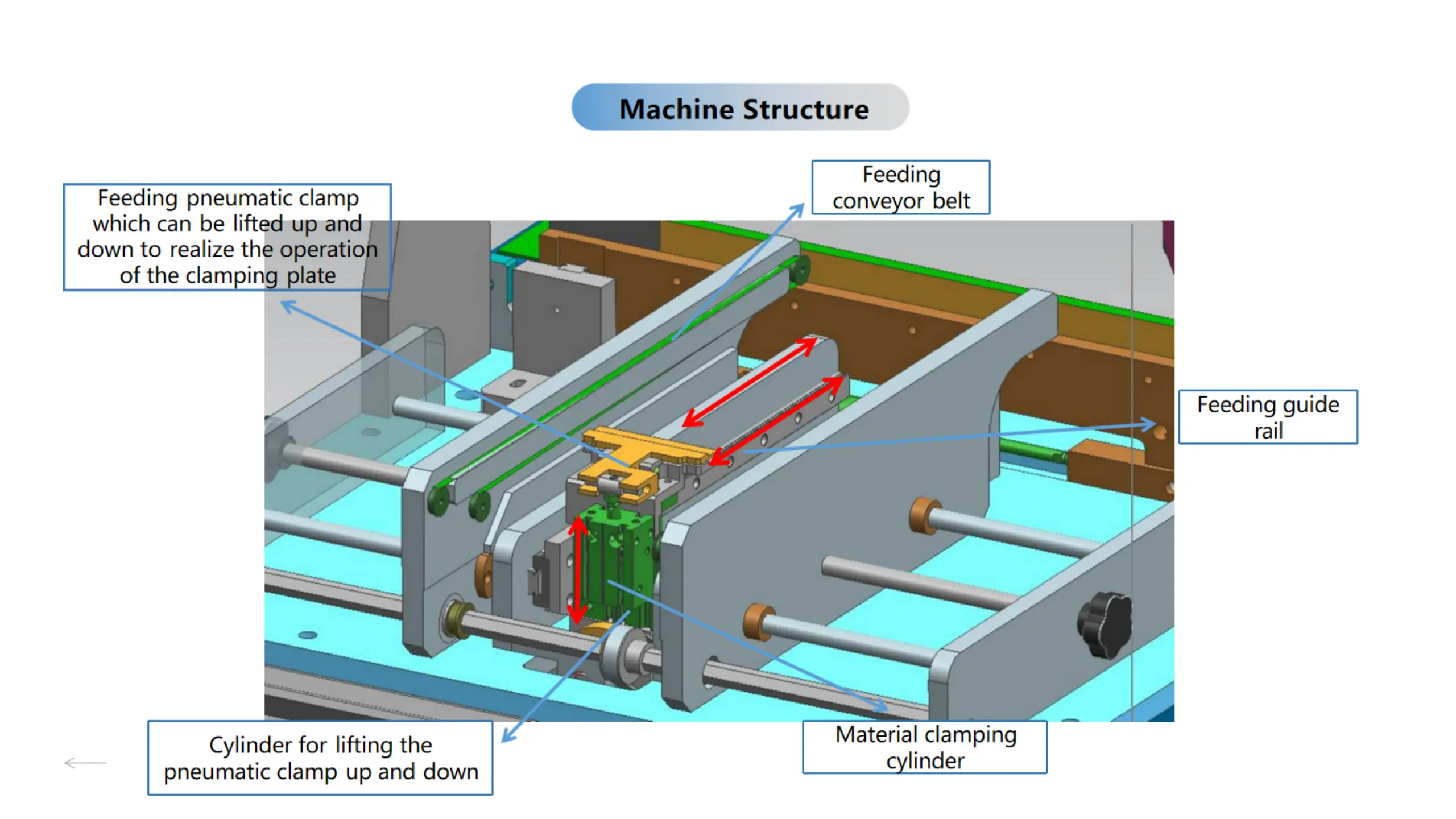

供給コンベアベルトが基板を供給ガイドレールに沿って移動させ、正確な位置決めを実現します。供給用空圧クランプは、専用の空圧シリンダを介して上下に昇降し、クランププレートの動作を実現します。さらに、材料クランプシリンダが切断中に基板をしっかりと保持し、工程全体を通して精度と安定性を保証します。.
切断構造
安全対策としてライトカーテンインダクタを搭載しています。切断システムは、上刃の丸刃が左右に繰り返し移動することで効率的な切断を実現します。また、直刃切断用昇降シリンダと直刃切断用昇降機構が連動して直刃の位置を調整し、高精度なV-CUT加工を実現します。この優れた構造により、高い切断精度と作業安全性を両立しています。.
仕様
自動ホブ式V-CUTセパレーターの仕様は、機能面と寸法面の両方で詳細に説明されています。動作パラメータは、左から右への移動で、標準機では切断幅と長さが120～500mm、厚さが0.8～1.6mm、下部部品高さが15mmの基板に対応します。寸法は、トラック高さ950+50mm、機長550mm、トラック長600mm（装置外枠の前後に25mmの延長を含む）です。これらの仕様は、コンパクトな構造設計を維持しながら、さまざまなサイズの基板を処理できる能力を示しており、多様な電子機器製造環境に適しています。.
主要部品リスト
自動ホブ式Vカットセパレーターの主要部品リストと機械の概略図。主要部品には、制御用PLC 1台、動力伝達用のステッピングモーター2台と速度調整モーター1台、スムーズな操作性を実現するベアリング数個、ユーザーインタラクション用のタッチスクリーン1台が含まれます。カッティングシステムは、硬度60のSKH61材を使用した丸刃と直刃を備え、1年間の保証が付いています。さらに、空気圧操作用のエアシリンダーが3個搭載されています。各部品は厳選・設計されており、PCBデパネル工程における高性能、高精度、信頼性を確保しています。.
作業環境要件
自動ホブ式V-CUTセパレーターの作業環境要件：最適な性能と製品品質を確保するため、クリーンルーム内で稼働させる必要があります。環境温度および室内温度は0～40℃の範囲に維持する必要があります。さらに、空気湿度は10%～80%の範囲、環境騒音は40dB～80dBの範囲に抑え、振動速度は1mm/s～5mm/sの範囲に制御する必要があります。これらの要件を遵守することは、機械が安定して、正確かつ効率的に動作するために不可欠であり、PCBデパネル工程の信頼性と設備の寿命を保証します。.
製造工程

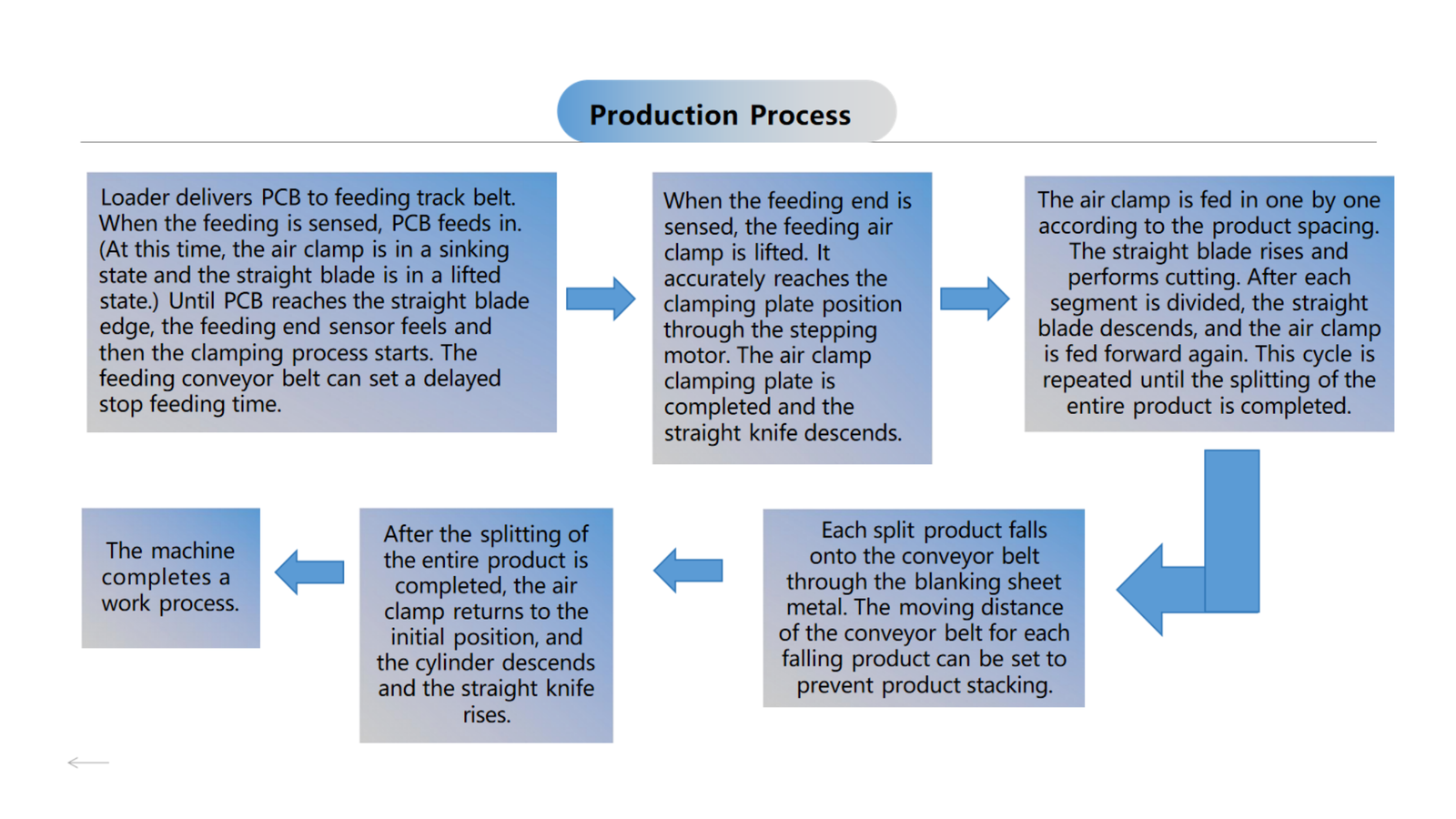

自動ホブ式V-CUTセパレーターの製造工程。まず、ローダーが基板を供給トラックに送り込みます。基板が検知されると、エアクランプが沈み込み、ブレードが直線状に上昇します。基板はブレードの刃先に当たるまで送り込まれ、ベルトの遅延停止（オプション）によりクランプされます。次に、エアクランプが上昇し、ステッピングモーターを介してプレートの位置に到達します。クランプ後、ブレードが下降します。エアクランプは基板間隔に合わせて送り込み、ブレードが上昇して切断し、その後下降します。この動作を分割まで繰り返します。分割された基板はコンベアに落下します（積み重ねを回避するように設定されています）。最後に、エアクランプがリセットされ、シリンダーが下降し、ブレードが上昇します。これにより、効率的な自動PCBデパネル化が実現します。.
説明
自動ホブ式V-CUTセパレーターの説明です。まず、ロボットアームが基板をスプリッターの指定位置に前後±3mmの精度で配置します。次に、スプリッターの空圧クランプ装置と製品アライメント装置が連動して、基板を正確に固定・位置決めします。次に、基板が供給され、設定位置に到達すると、下部の直線刃が上昇し、上部の円形刃が切断を実行します。最後に、分割された製品の搬送速度を実際の製品幅に基づいて等間隔に調整し、スムーズな出力を実現します。これらの工程が連携することで、効率的で高精度な自動PCB分割を実現します。.
特徴

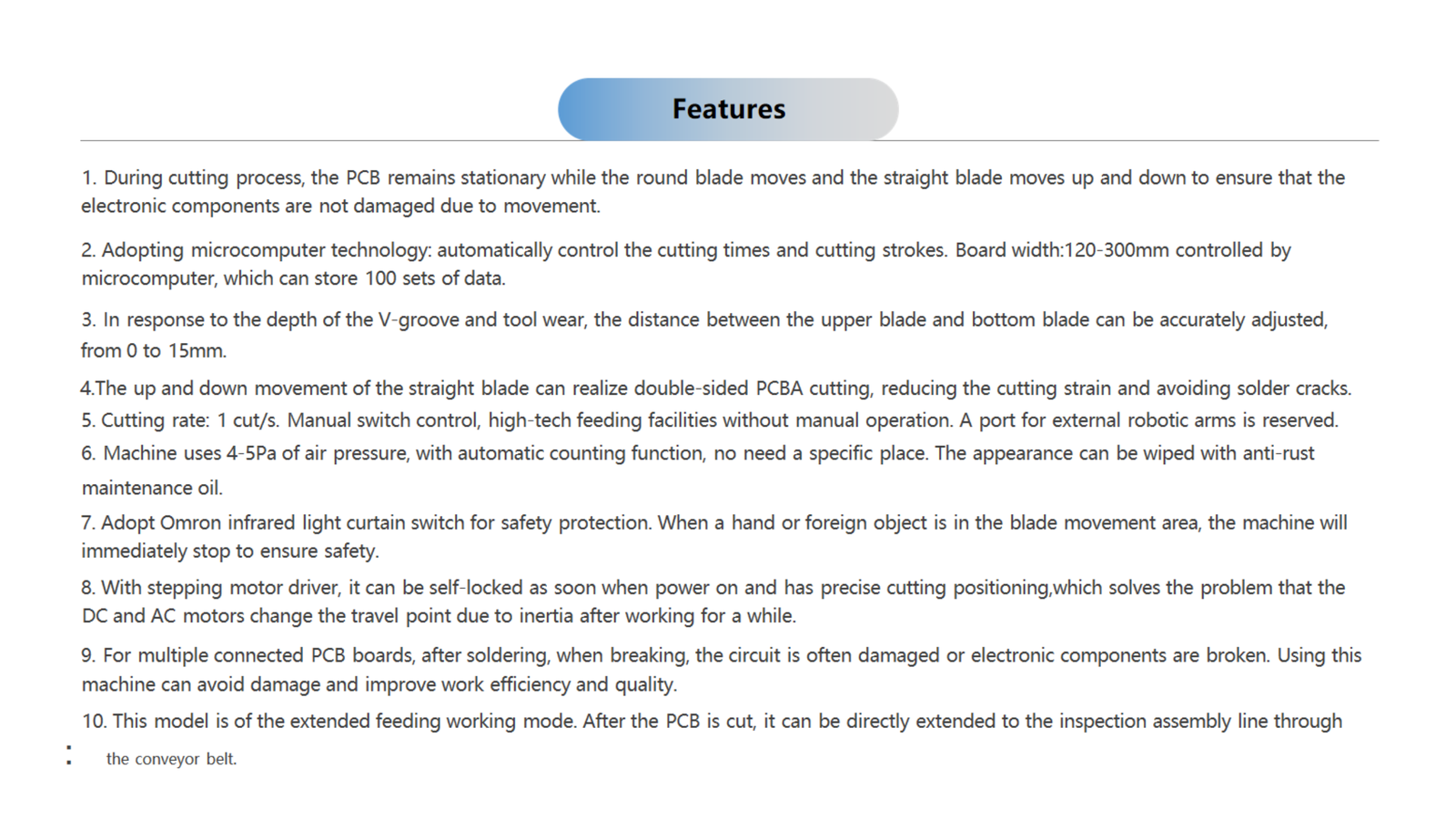

自動ホブ式V-CUTセパレーターは優れた機能を備えています。基板を固定したまま、丸刃が移動し、直線刃が上下することで部品の損傷を防ぎます。マイコン技術を採用したカット制御、100データセットの保存、120～300mmの基板に対応。刃間距離（0～15mm）はV溝の深さや摩耗に合わせて調整可能で、両面PCBAのカットが可能です。毎秒1カットの切断速度、ロボットアームポート、4～5Paの空気圧駆動、自動カウント、オムロン製赤外線安全装置を搭載しています。ステッピングモーターにより精度を確保し、回路の損傷を防ぎます。また、基板送りを延長することで検査ラインへ送ります。.

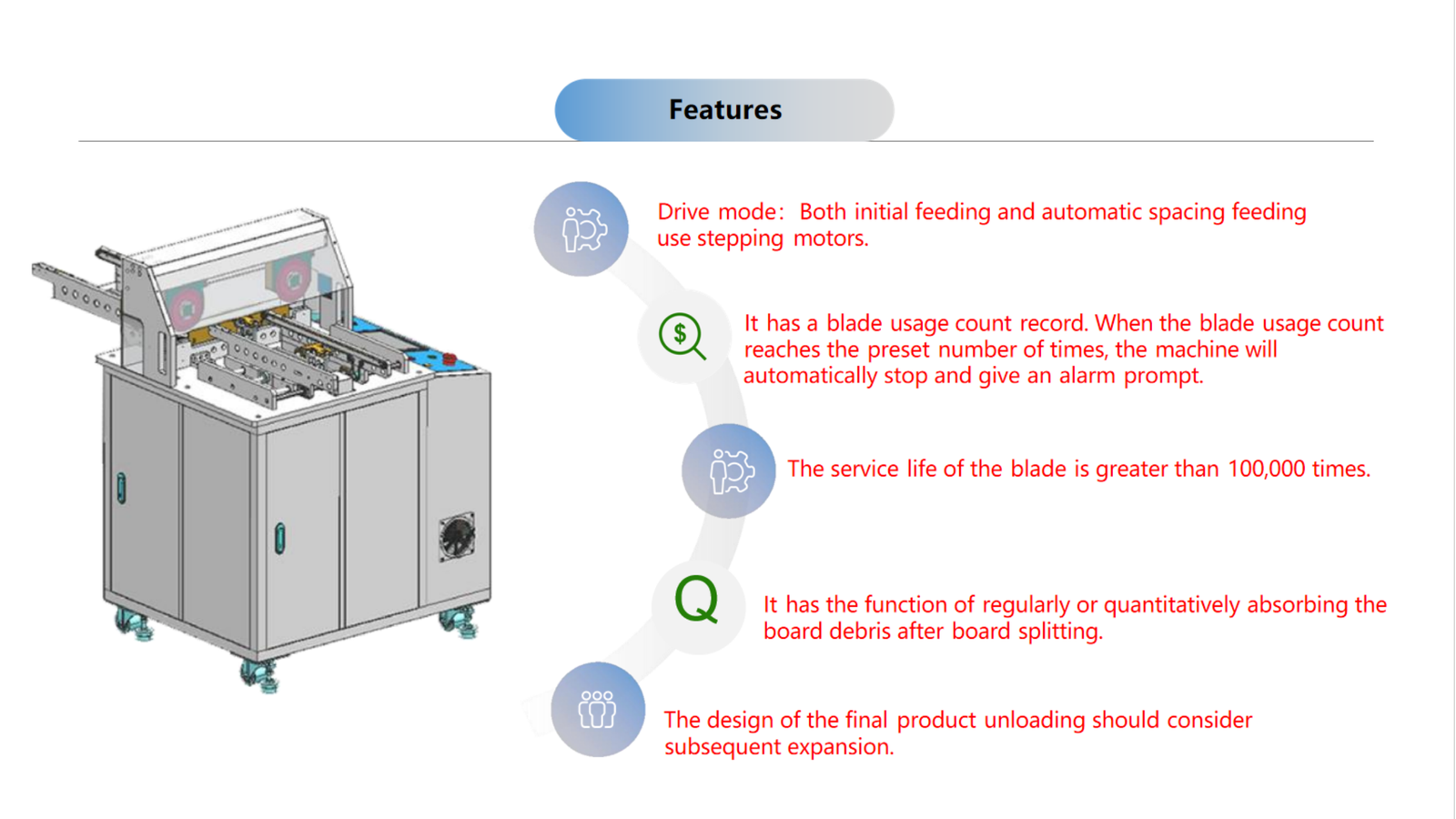

この図は、自動ホブ式Vカットセパレーターの追加機能を示しています。初期送りと自動間隔送りの両方でステッピングモーターを使用し、材料を正確かつ安定的に送ります。刃の使用回数をカウントし、設定回数に達すると停止して警告を発します。また、刃は10万回以上の切断に耐え、長期的な信頼性を実現します。また、切断後には基板の破片を定期的かつ定量的に吸収し、作業スペースを清潔に保ちます。最終製品のアンロード機能は将来の拡張性を考慮した設計で、さまざまな生産レイアウトへの柔軟な統合を可能にします。これらの機能により、PCBデパネルにおける機械の効率、耐久性、適応性が向上します。.
結論
自動ホブ式Vカットセパレーターは、複数の高度な機能を搭載しています。初期送りと間隔送りの両方にステッピングモーターを採用しています。ブレードの使用状況を記録し、設定回数に達するとアラームを発します。また、ブレードの耐久性は10万回以上です。分割後の基板の破片を吸収し、拡張可能な製品排出口を備えているため、PCB処理における効率、耐久性、適応性を確保します。.
