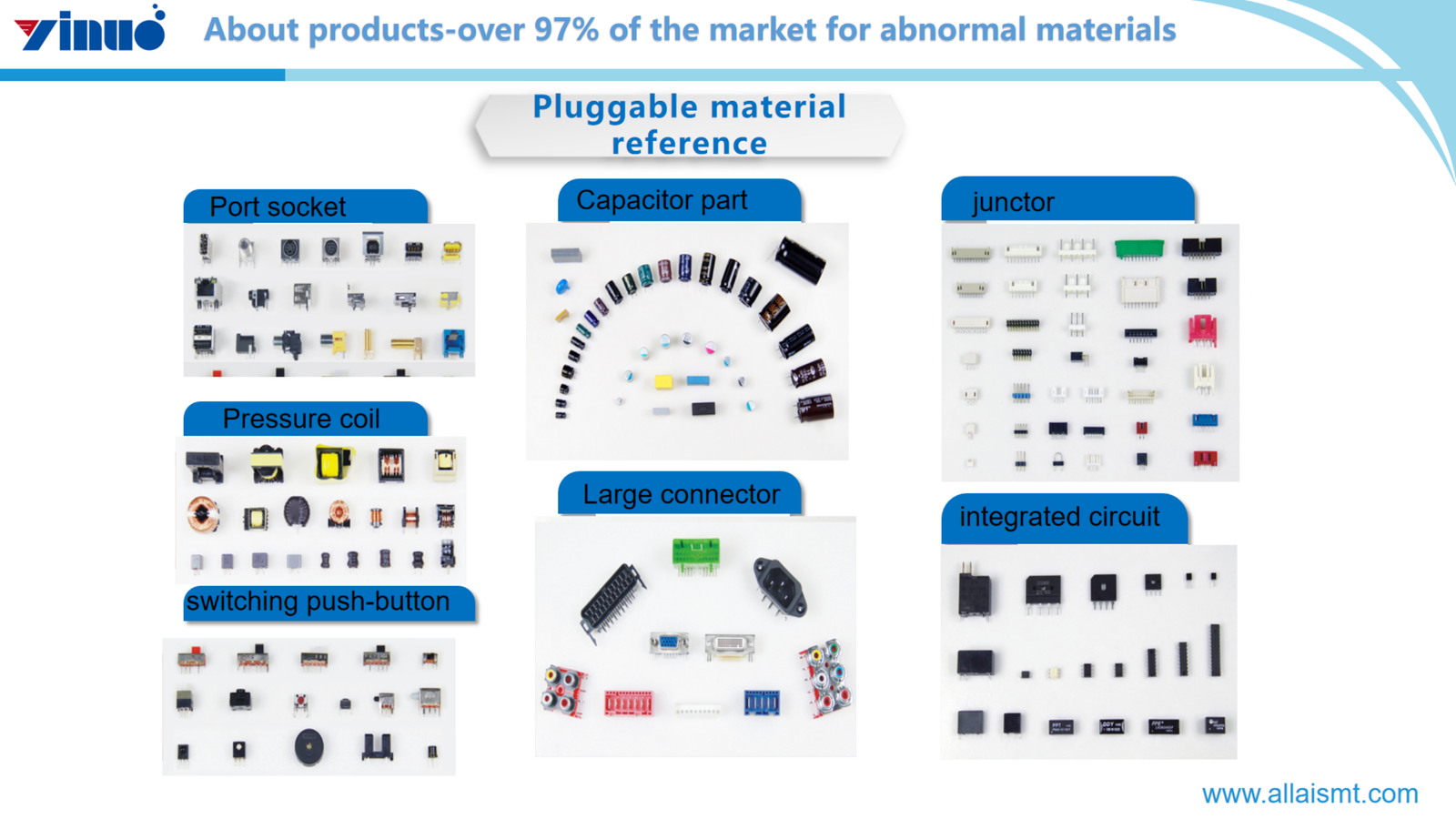

المواد غير الطبيعية: حصة سوقية تزيد عن 97%
يُغطي هذا المرجع الشامل للمواد القابلة للتوصيل مجموعة واسعة من المكونات الإلكترونية، بما في ذلك مقابس المنافذ، والمكثفات، والوصلات، وملفات الضغط، والموصلات الكبيرة، والدوائر المتكاملة، والمفاتيح. وبحصة سوقية تتجاوز 97% في المواد غير التقليدية، يُلبي هذا المرجع احتياجات التصنيع الإلكتروني المتنوعة. كما يُسهّل إدخال المكونات المعقدة لتجميع لوحات الدوائر المطبوعة بكفاءة، ويُقدم العديد من الخيارات لكل فئة، ويدعم التكامل السلس، مما يضمن المرونة اللازمة للإنتاج الحديث.
أنواع مختلفة من النماذج
آلة إدخال النماذج الغريبة H-D660 متوافق مع أنواع مختلفة من مكونات لوحات الدوائر المطبوعة.
-

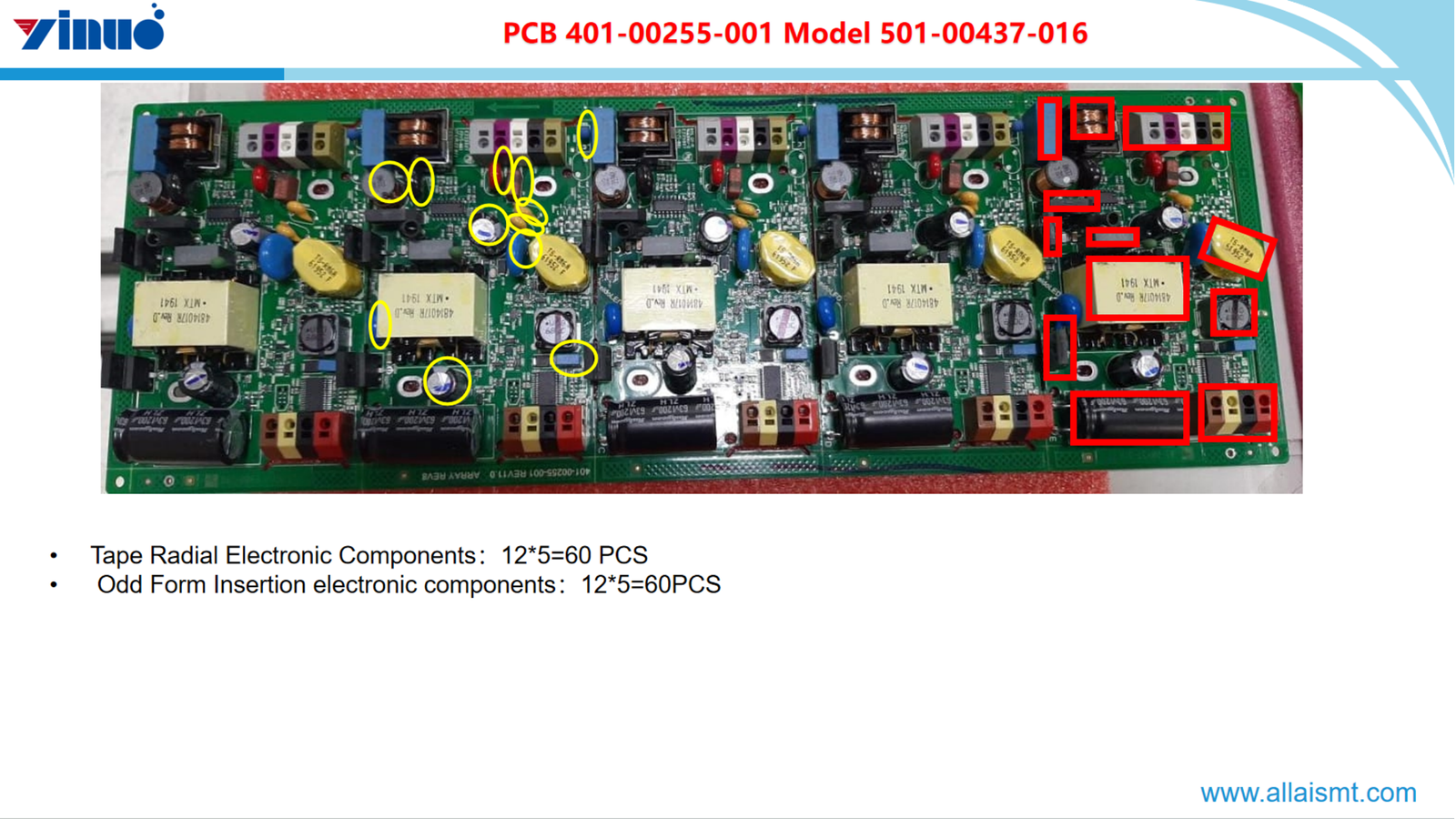

لوحة الدوائر المطبوعة 401-00255-001، الطراز 501-00437-016
تتضمن لوحة الدوائر المطبوعة طراز 401-00255-001 (طراز 501-00437-016) ما مجموعه 120 مكونًا إلكترونيًا، منها 60 مكونًا إلكترونيًا شعاعيًا شريطيًا و60 مكونًا إلكترونيًا من نوع الإدخال ذي الشكل غير المنتظم (12×5 من كل نوع). تتميز هذه اللوحة بتجميع كثيف لأجزاء متنوعة، مما يُظهر قدرتها على التعامل مع المكونات القياسية وغير القياسية في تصنيع لوحات الدوائر المطبوعة. يعكس هذا التصميم تقنية تجميع متقدمة، مما يضمن تكاملًا فعالًا للمكونات لأداء إلكتروني موثوق، ويُبرز تنوع معالجة أنواع مختلفة من الأجزاء الإلكترونية على لوحة دوائر واحدة.
لوحة الدوائر المطبوعة 401-00255-001، الطراز 501-00437-016

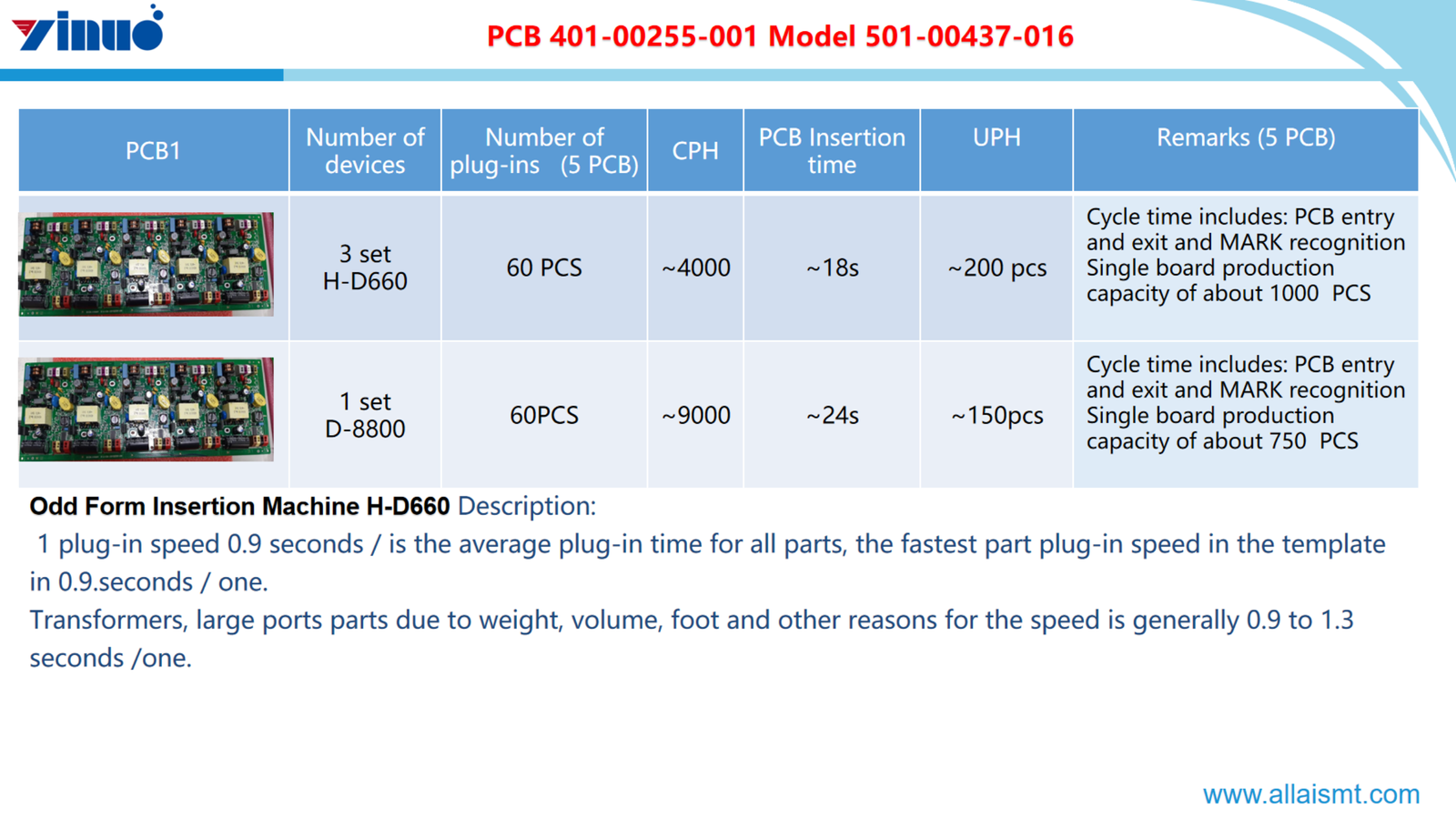

بالنسبة للوحة الدوائر المطبوعة رقم 401-00255-001 (الطراز 501-00437-016)، يتيح استخدام 3 مجموعات من وحدة H-D660 إدخال 60 مكونًا لـ 5 لوحات دوائر مطبوعة، بمعدل 4000 مكون في الساعة تقريبًا، وزمن إدخال يبلغ 18 ثانية تقريبًا، وسرعة 200 وحدة في الساعة تقريبًا (سعة اللوحة الواحدة 1000 وحدة تقريبًا). كما يتيح استخدام مجموعة واحدة من وحدة D-8800 إدخال 60 مكونًا أيضًا، بمعدل 9000 مكون في الساعة تقريبًا، وزمن إدخال يبلغ 24 ثانية تقريبًا، وسرعة 150 وحدة في الساعة تقريبًا (سعة اللوحة الواحدة 750 وحدة تقريبًا). تتميز وحدة H-D660 بسرعة توصيل متوسطة تبلغ 0.9 ثانية لكل مكون (أسرعها 0.9 ثانية)، بينما تستغرق المحولات والمكونات ذات المنافذ الكبيرة من 0.9 إلى 1.3 ثانية نظرًا لحجمها ووزنها.
لوحة الدوائر المطبوعة 401-00255-001، الطراز 501-00437-016
-

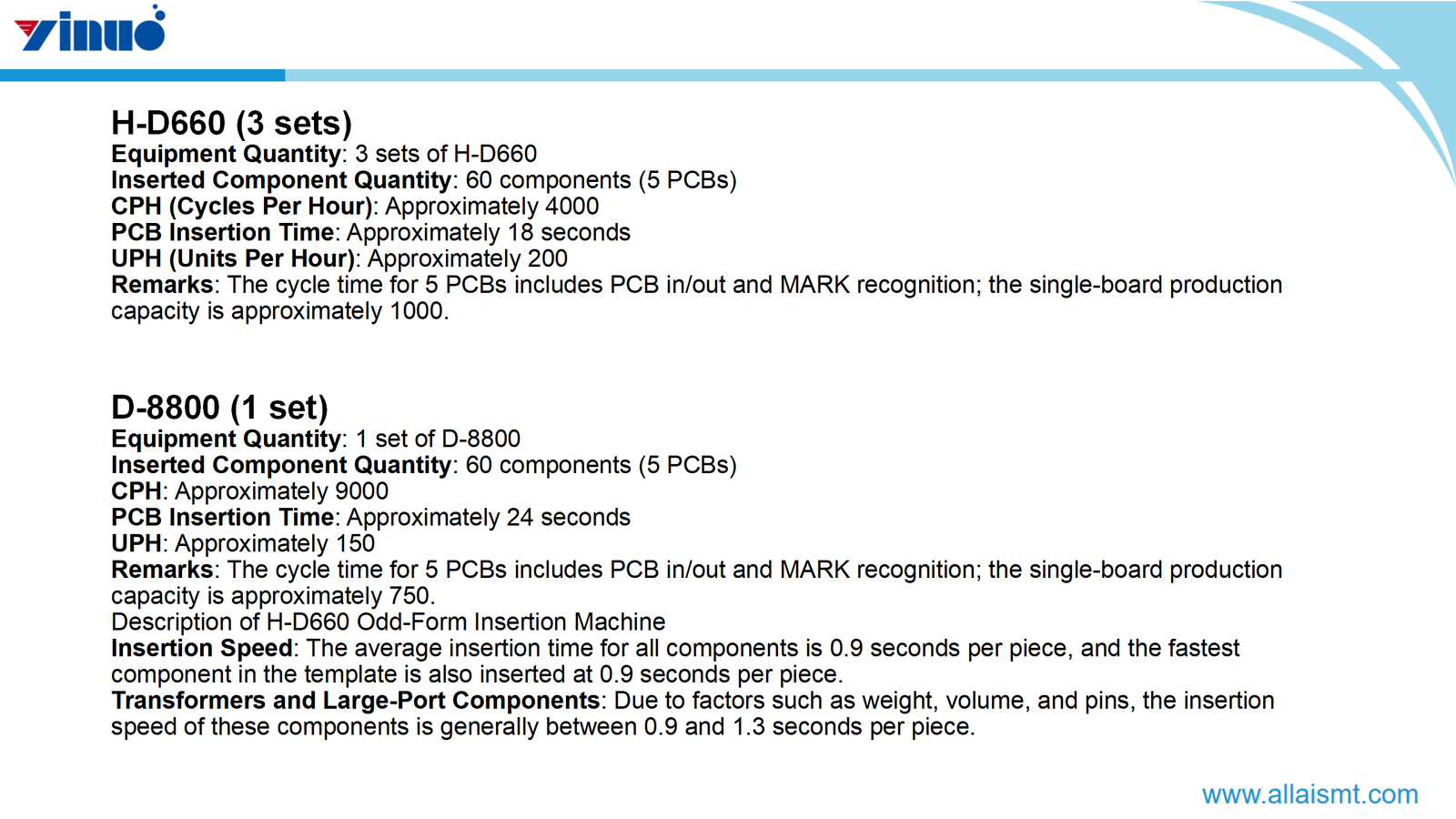

الفرق بين H-D660 و D-8800
يمكن لثلاث مجموعات من أجهزة H-D660 إدخال 60 مكونًا لخمس لوحات دوائر مطبوعة، بمعدل 4000 مكون في الساعة تقريبًا، وزمن إدخال يبلغ 18 ثانية تقريبًا، وسرعة معالجة تبلغ 200 وحدة في الساعة تقريبًا (سعة اللوحة الواحدة 1000 وحدة تقريبًا). كما يمكن لمجموعة واحدة من أجهزة D-8800 معالجة 60 مكونًا، بمعدل 9000 مكون في الساعة تقريبًا، وزمن إدخال يبلغ 24 ثانية تقريبًا، وسرعة معالجة تبلغ 150 وحدة في الساعة تقريبًا (سعة اللوحة الواحدة 750 وحدة تقريبًا). يتميز جهاز H-D660 بسرعة إدخال متوسطة تبلغ 0.9 ثانية لكل مكون (أسرعها 0.9 ثانية)، بينما تستغرق المحولات والمكونات ذات المنافذ الكبيرة من 0.9 إلى 1.3 ثانية نظرًا لوزنها وحجمها وعدد دبابيسها.
لوحة الدوائر المطبوعة 401-00255-001، الطراز 501-00437-016

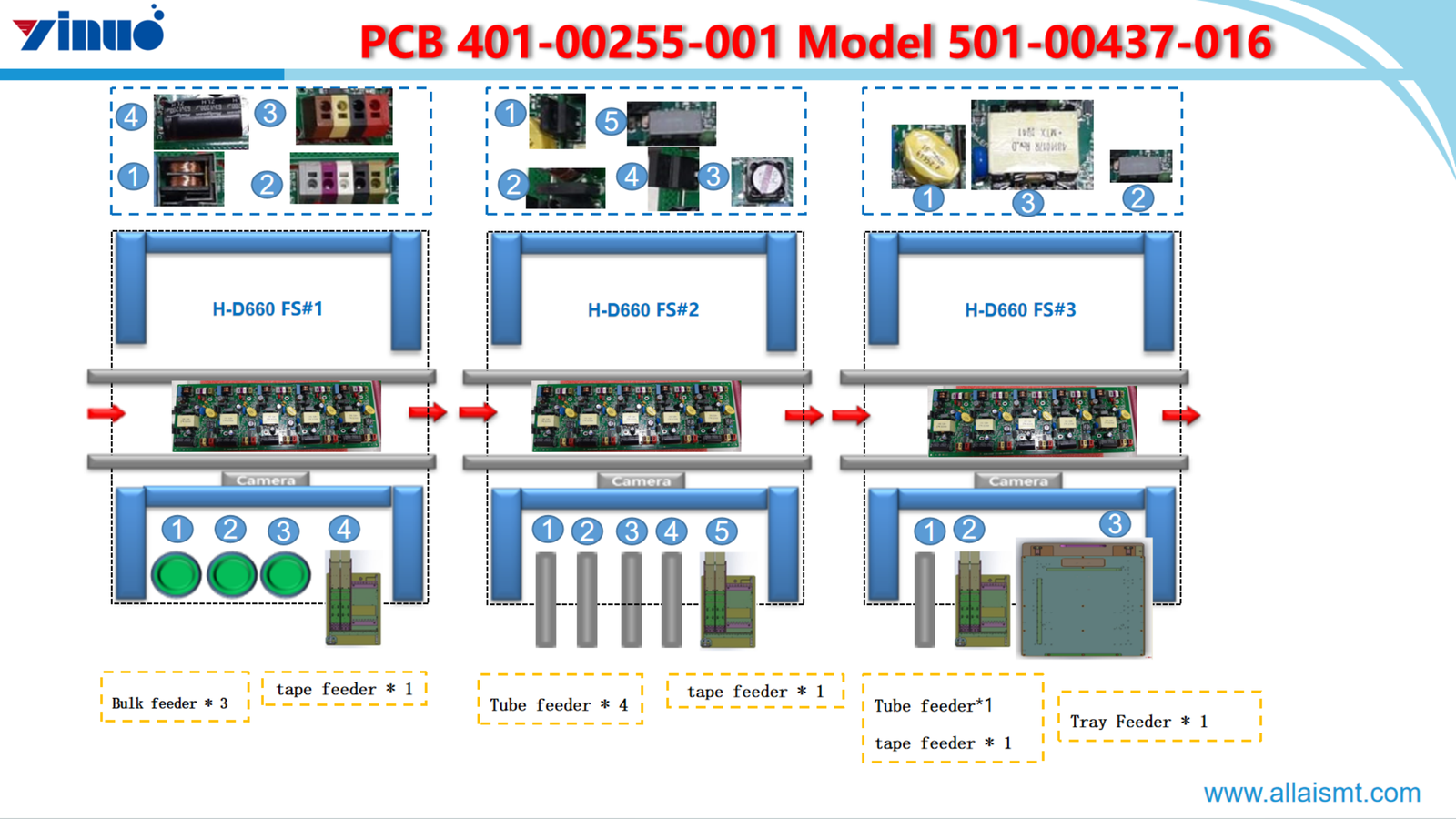

يتم تجميع لوحة الدوائر المطبوعة 401-00255-001 (الطراز 501-00437-016) عبر عملية من ثلاث مراحل باستخدام آلات H-D660 (FS#1، FS#2، FS#3). تستخدم آلة FS#1 ثلاثة مغذيات رئيسية ومغذي شريط واحد لمعالجة مكونات مثل المكثفات والموصلات. بينما تستخدم آلة FS#2 أربعة مغذيات أنبوبية ومغذي شريط واحد لأجزاء مثل أجهزة الاستشعار والوحدات. أما آلة FS#3 فتدمج مغذي أنبوبي واحد، ومغذي شريط واحد، ومغذي صينية واحد لمكونات مثل الدوائر المتكاملة الكبيرة. تتميز كل مرحلة بكاميرا لتحديد المواقع بدقة، مما يضمن إدخالًا فعالًا ودقيقًا لمختلف المكونات الإلكترونية في لوحة الدوائر المطبوعة.
لوحة الدوائر المطبوعة 401-00255-001، الطراز 501-00437-016
-

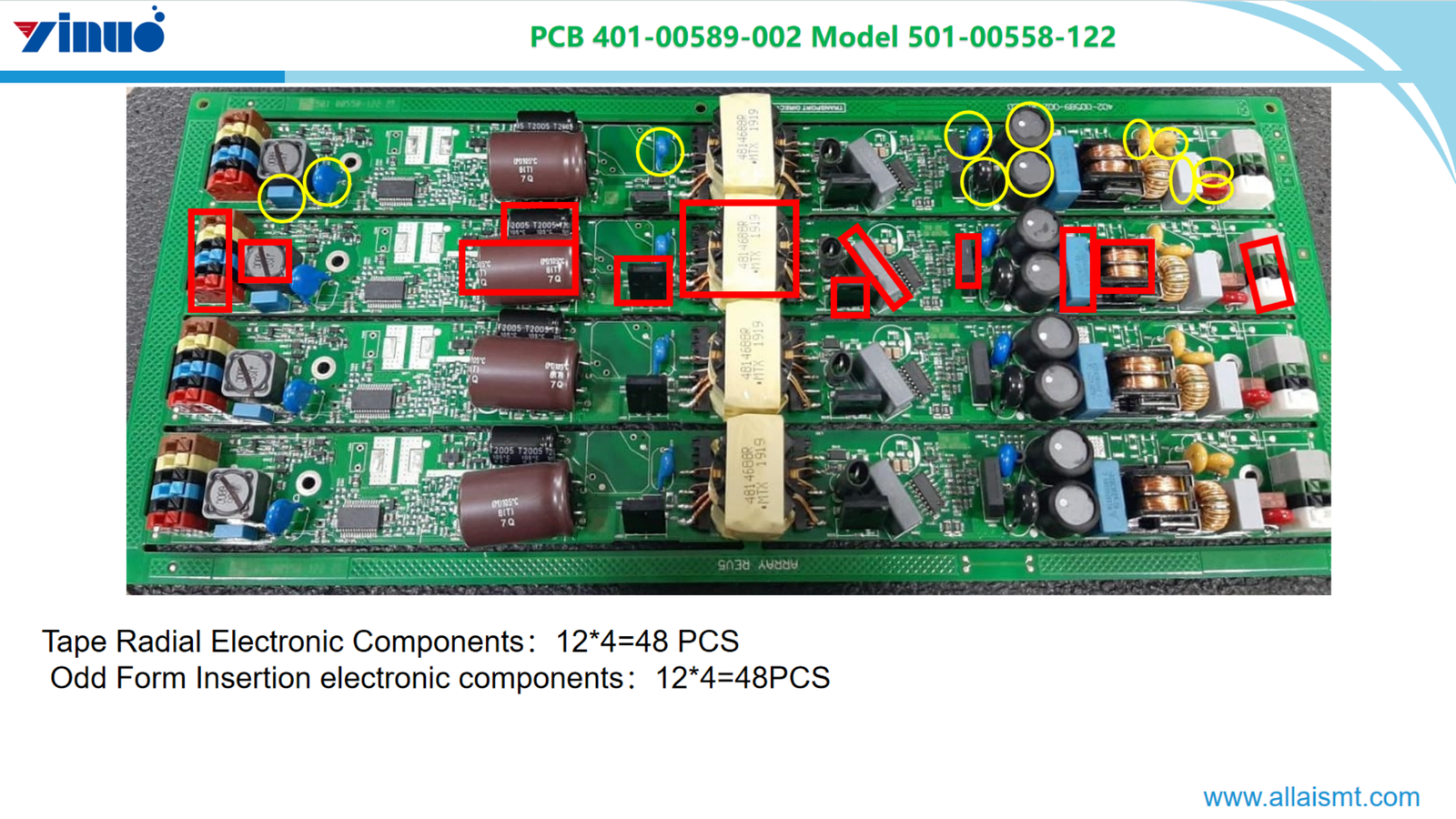

لوحة الدوائر المطبوعة 401-00589-002، الطراز 501-00558-122
تتضمن لوحة الدوائر المطبوعة 401-00589-002 (الطراز 501-00558-122) ما مجموعه 96 مكونًا إلكترونيًا، منها 48 مكونًا إلكترونيًا شعاعيًا شريطيًا و48 مكونًا إلكترونيًا من نوع الإدخال ذي الأشكال غير القياسية (12×4 لكل منهما). تتميز هذه اللوحة بتجميع كثيف لمختلف الأجزاء، بما في ذلك المكثفات والمحولات والدوائر المتكاملة، مما يُظهر قدرتها على التعامل مع كل من المكونات القياسية وغير القياسية في تصنيع لوحات الدوائر المطبوعة. يعكس هذا التصميم تقنية التجميع المتقدمة، مما يضمن تكاملًا فعالًا للمكونات لأداء إلكتروني موثوق، ويُبرز تنوع معالجة أنواع مختلفة من الأجزاء الإلكترونية على لوحة دوائر واحدة.

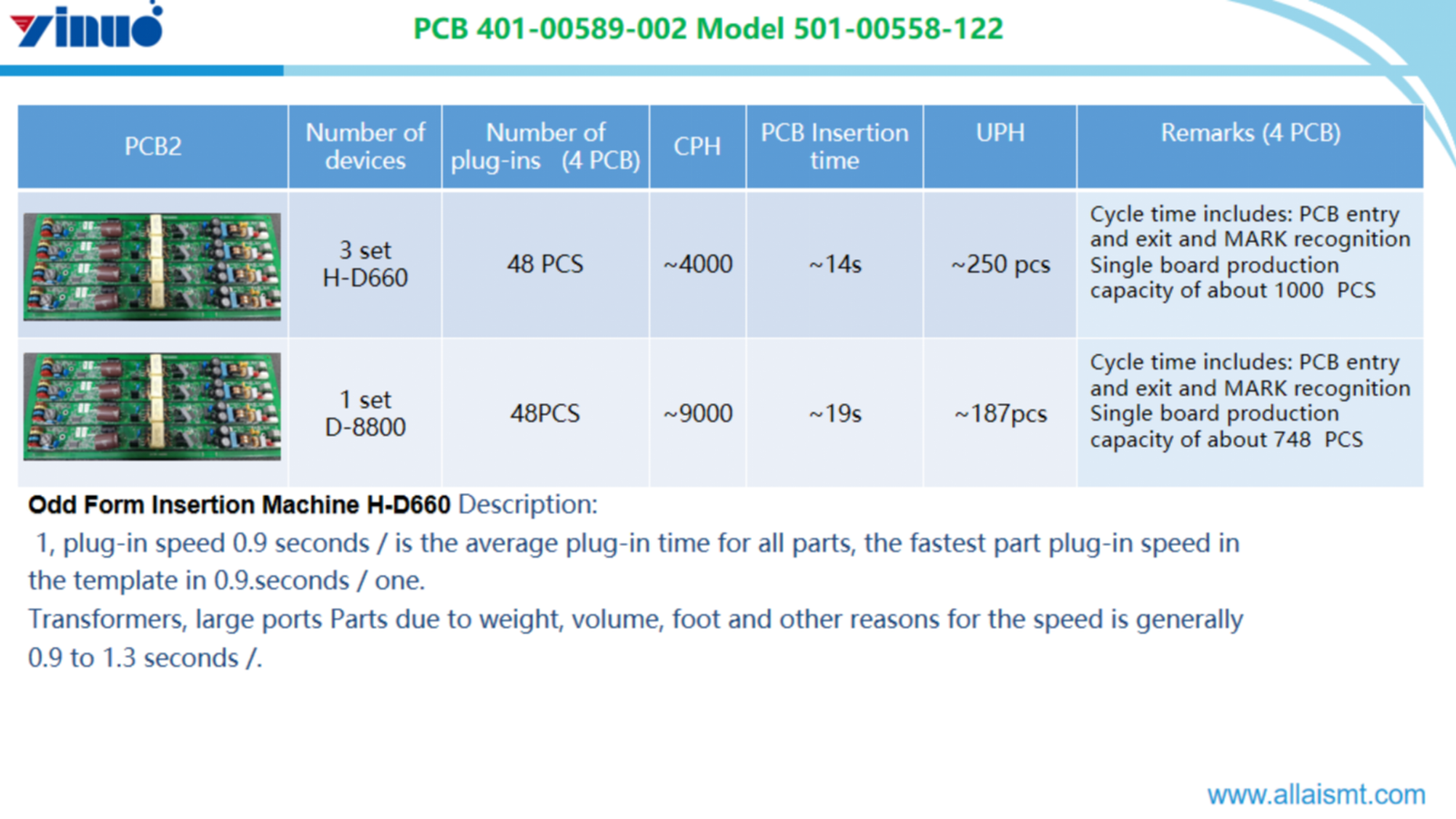

لوحة الدوائر المطبوعة 401-00589-002، الطراز 501-00558-122
تُظهر لوحة الدوائر المطبوعة 401-00589-002 (الطراز 501-00558-122) أداءً مختلفًا في التجميع مع إعدادين مختلفين للجهاز. بالنسبة لثلاث مجموعات من H-D660، يوجد 48 وحدة توصيل لأربع لوحات دوائر مطبوعة، مما يحقق معدل إنتاج في الساعة يبلغ حوالي 4000 وحدة، ووقت إدخال لوحة الدوائر المطبوعة حوالي 14 ثانية، ووحدة إنتاج في الساعة حوالي 250 وحدة، مع قدرة إنتاجية للوحة الواحدة تبلغ حوالي 1000 وحدة. أما بالنسبة لمجموعة واحدة من D-8800، فإن 48 وحدة توصيل لأربع لوحات دوائر مطبوعة ينتج عنها معدل إنتاج في الساعة يبلغ حوالي 9000 وحدة، ووقت إدخال لوحة الدوائر المطبوعة حوالي 19 ثانية، ووحدة إنتاج في الساعة حوالي 187 وحدة، مع قدرة إنتاجية للوحة الواحدة تبلغ حوالي 748 وحدة. تتميز آلة إدخال الأشكال غير التقليدية H-D660 بسرعة إدخال متوسطة تبلغ 0.9 ثانية لكل قطعة، حيث تصل أسرع سرعة إلى 0.9 ثانية، بينما تستغرق القطع الأكبر حجمًا، مثل المحولات، ما بين 0.9 و1.3 ثانية نظرًا لعوامل الوزن والحجم وعدد الأطراف. توضح هذه اللوحة الإلكترونية المطبوعة (PCB) والآلات المرتبطة بها المفاضلات بين سرعة التجميع والقدرة الإنتاجية في عمليات تصنيع الإلكترونيات.

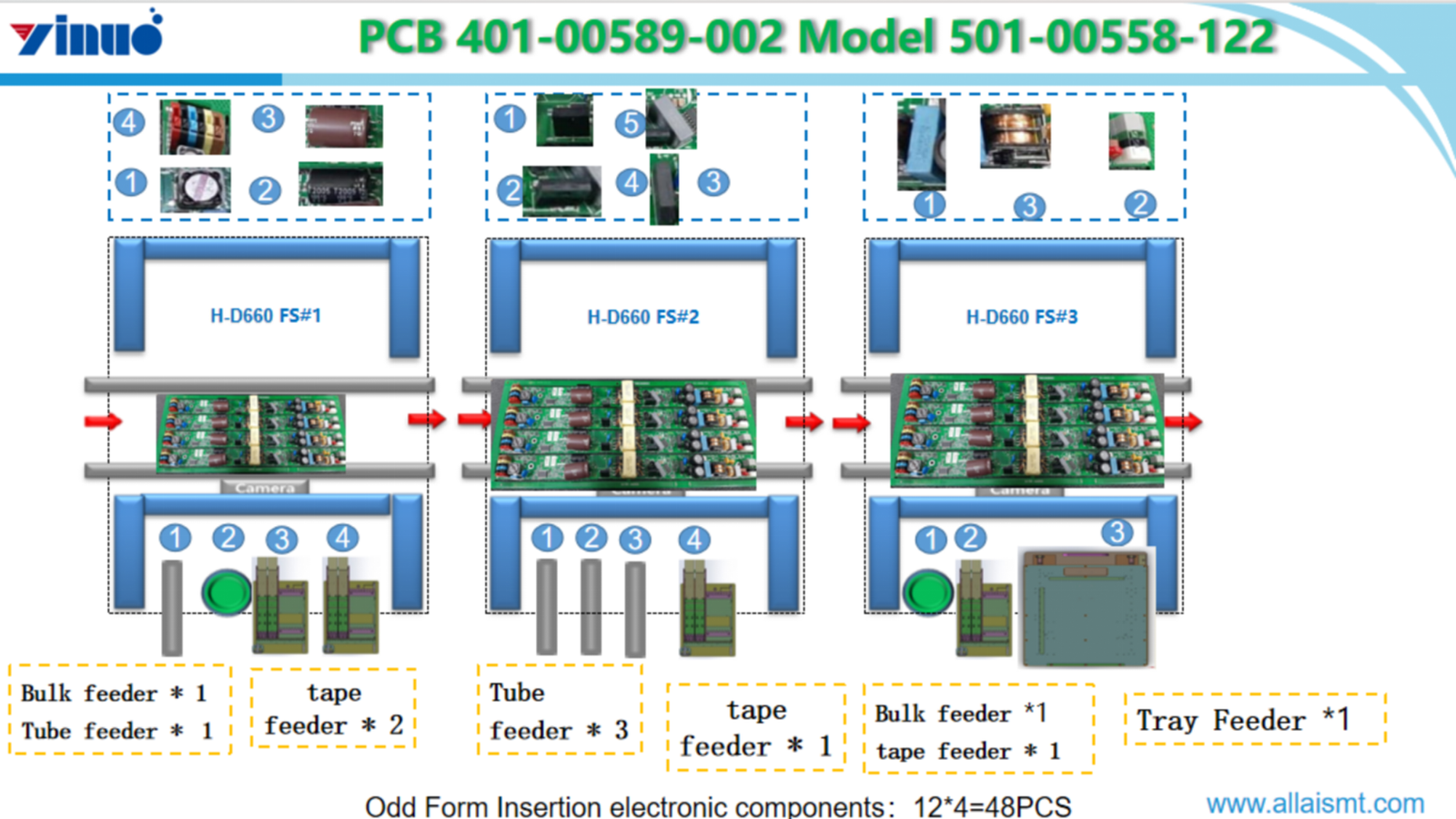

لوحة الدوائر المطبوعة 401-00589-002، الطراز 501-00558-122
تعتمد لوحة الدوائر المطبوعة 401-00589-002 (الطراز 501-00558-122) نظام H-D660 ثلاثي المحطات (FS#1، FS#2، FS#3) لإدخال المكونات ذات الأشكال غير القياسية، حيث تستوعب ما مجموعه 48 مكونًا إلكترونيًا (12×4). كل محطة مزودة بكاميرا ووحدات تغذية متنوعة: تحتوي FS#1 على وحدة تغذية رئيسية واحدة، ووحدة تغذية أنبوبية واحدة، ووحدتي تغذية شريطية، لمعالجة 4 أنواع من المكونات؛ بينما تحتوي FS#2 على 3 وحدات تغذية أنبوبية ووحدة تغذية شريطية واحدة، لمعالجة 5 أنواع من المكونات؛ أما FS#3 فتتضمن وحدة تغذية رئيسية واحدة، ووحدة تغذية شريطية واحدة، ووحدة تغذية صينية واحدة، لمعالجة 3 أنواع من المكونات. يُظهر خط التجميع المعياري والآلي هذا حلاً متطوراً لدمج مختلف الأجزاء الإلكترونية ذات الأشكال غير المنتظمة، مما يضمن إدخالاً دقيقاً وفعالاً من خلال تكوينات التغذية المتخصصة وأنظمة التعرف البصري، مما يعكس التنوع والتقدم في تصنيع لوحات الدوائر المطبوعة الحديثة للتعامل مع أنواع المكونات المتنوعة.
لوحة الدوائر المطبوعة 401-00589-002، الطراز 501-00558-122
-

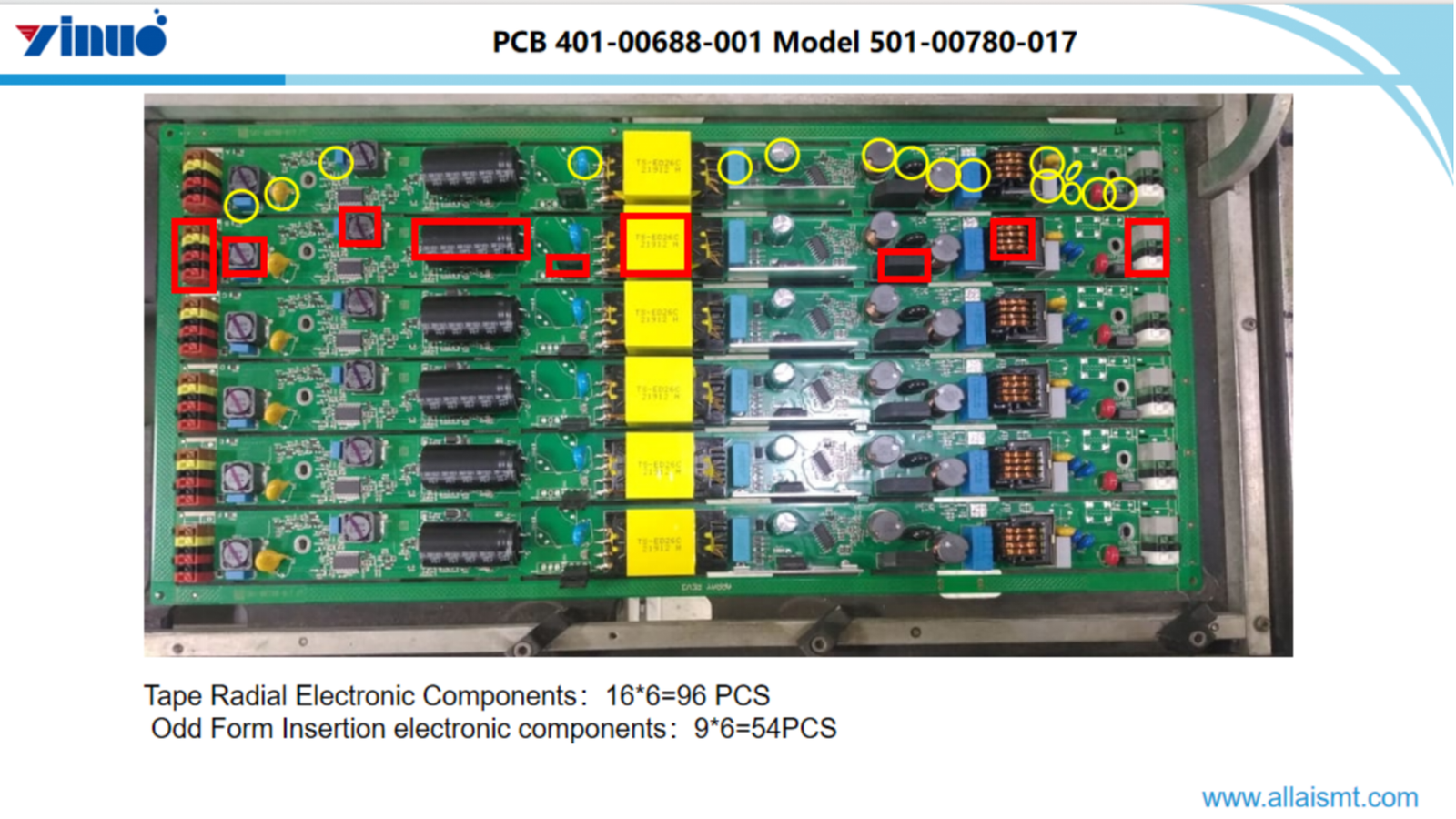

لوحة الدوائر المطبوعة 401-00688-001، الطراز 501-00780-017
تتضمن لوحة الدوائر المطبوعة 401-00688-001 (الطراز 501-00780-017) ما مجموعه 150 مكونًا إلكترونيًا، منها 96 مكونًا إلكترونيًا شعاعيًا (16×6) و54 مكونًا إلكترونيًا من نوع الإدخال ذي الشكل غير المنتظم (9×6). تتميز اللوحة بتجميع كثيف لأجزاء متنوعة، تشمل المكثفات والمحولات والدوائر المتكاملة والموصلات، مع تمييز بعض المكونات بعلامات ملونة لتمييز أنواعها أو مواقعها المختلفة. يُظهر هذا التصميم القدرة على التعامل مع كل من المكونات الشعاعية القياسية والمكونات غير المنتظمة في تصنيع لوحات الدوائر المطبوعة، مما يضمن تكاملًا فعالًا وأداءً إلكترونيًا موثوقًا. كما يعكس هذا التصميم تنوع معالجة الأجزاء الإلكترونية المختلفة على لوحة دوائر واحدة، مُبرزًا تقنية التجميع المتقدمة في صناعة الإلكترونيات.

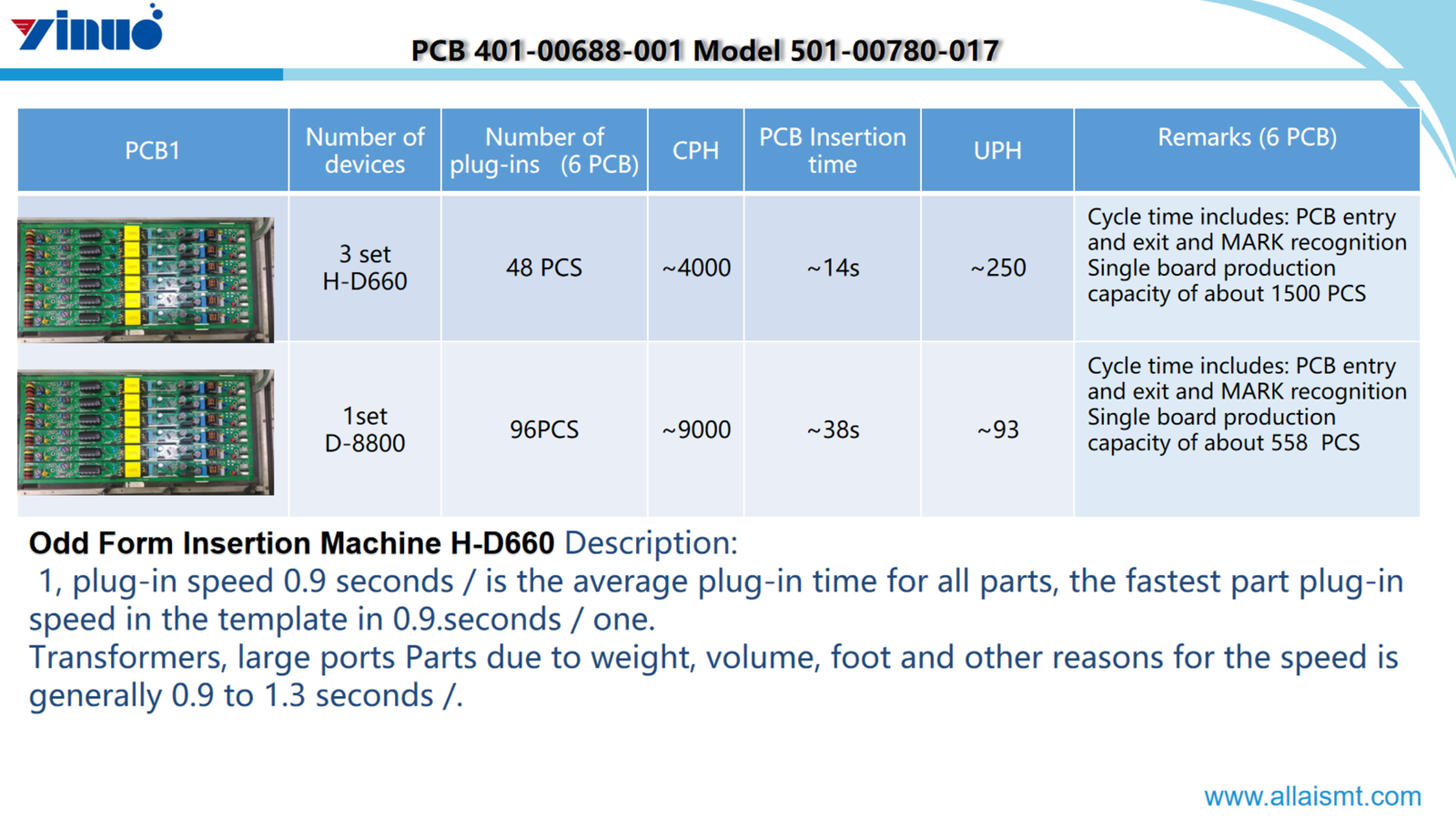

لوحة الدوائر المطبوعة 401-00688-001، الطراز 501-00780-017

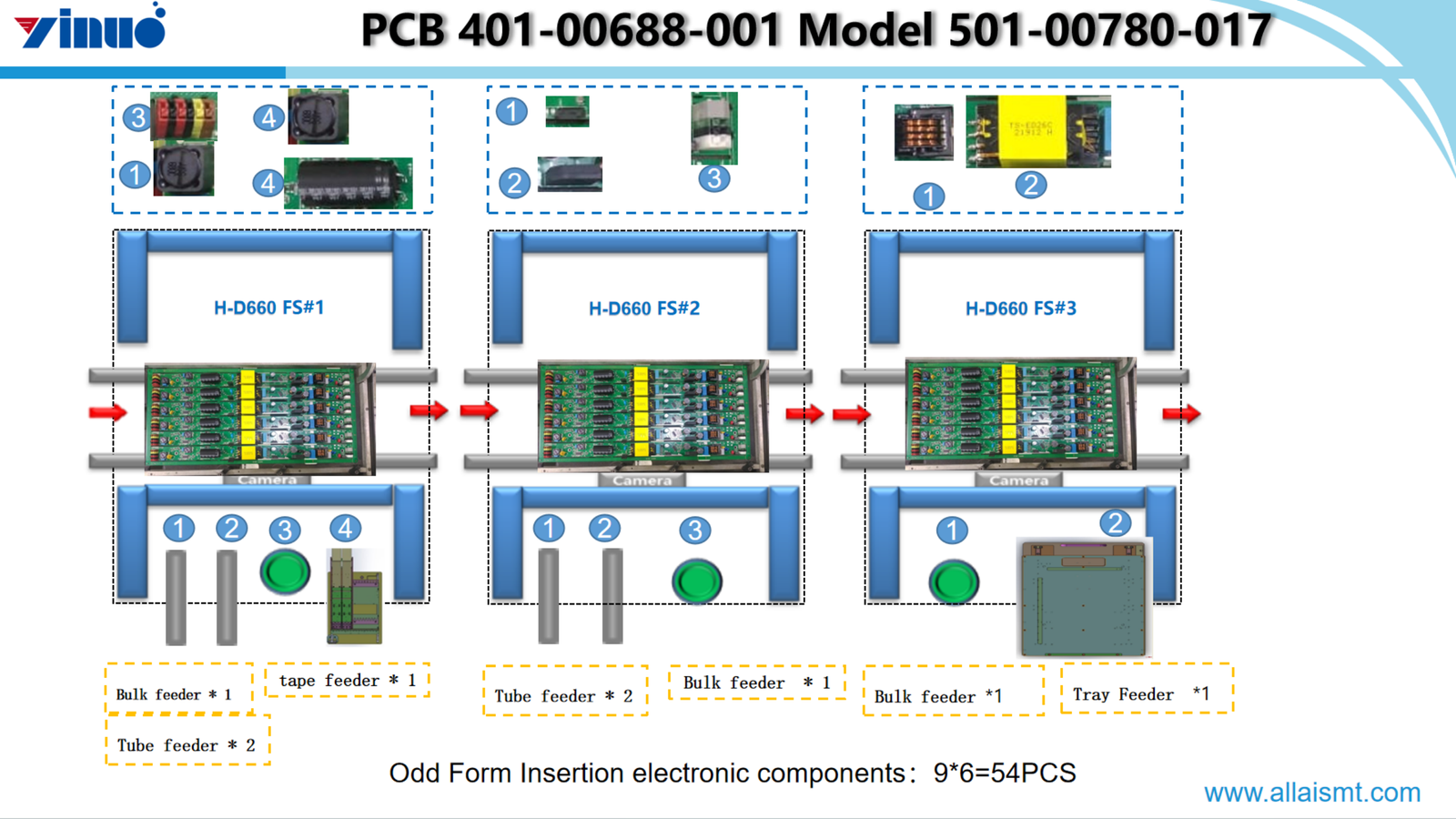

لوحة الدوائر المطبوعة 401-00688-001، الطراز 501-00780-017
تعتمد لوحة الدوائر المطبوعة 401-00688-001 (الطراز 501-00780-017) نظام H-D660 ثلاثي المحطات (FS#1، FS#2، FS#3) لإدخال المكونات الإلكترونية ذات الأشكال غير القياسية، حيث تستوعب 54 مكونًا إلكترونيًا (9×6). كل محطة مزودة بكاميرا ووحدات تغذية مختلفة: تحتوي FS#1 على وحدة تغذية رئيسية واحدة، ووحدة تغذية شريطية واحدة، ووحدتي تغذية أنبوبية، لمعالجة 4 أنواع من المكونات؛ بينما تحتوي FS#2 على وحدتي تغذية أنبوبية ووحدة تغذية رئيسية واحدة، لمعالجة 3 أنواع من المكونات؛ أما FS#3 فتتضمن وحدة تغذية رئيسية واحدة ووحدة تغذية صينية واحدة، لمعالجة نوعين من المكونات. يُقدم خط التجميع المعياري والآلي هذا حلاً متطورًا لدمج مختلف الأجزاء الإلكترونية ذات الأشكال غير القياسية، مما يضمن إدخالًا دقيقًا وفعالًا من خلال تكوينات تغذية متخصصة وأنظمة التعرف البصري.
لوحة الدوائر المطبوعة 401-00688-001، الطراز 501-00780-017
-

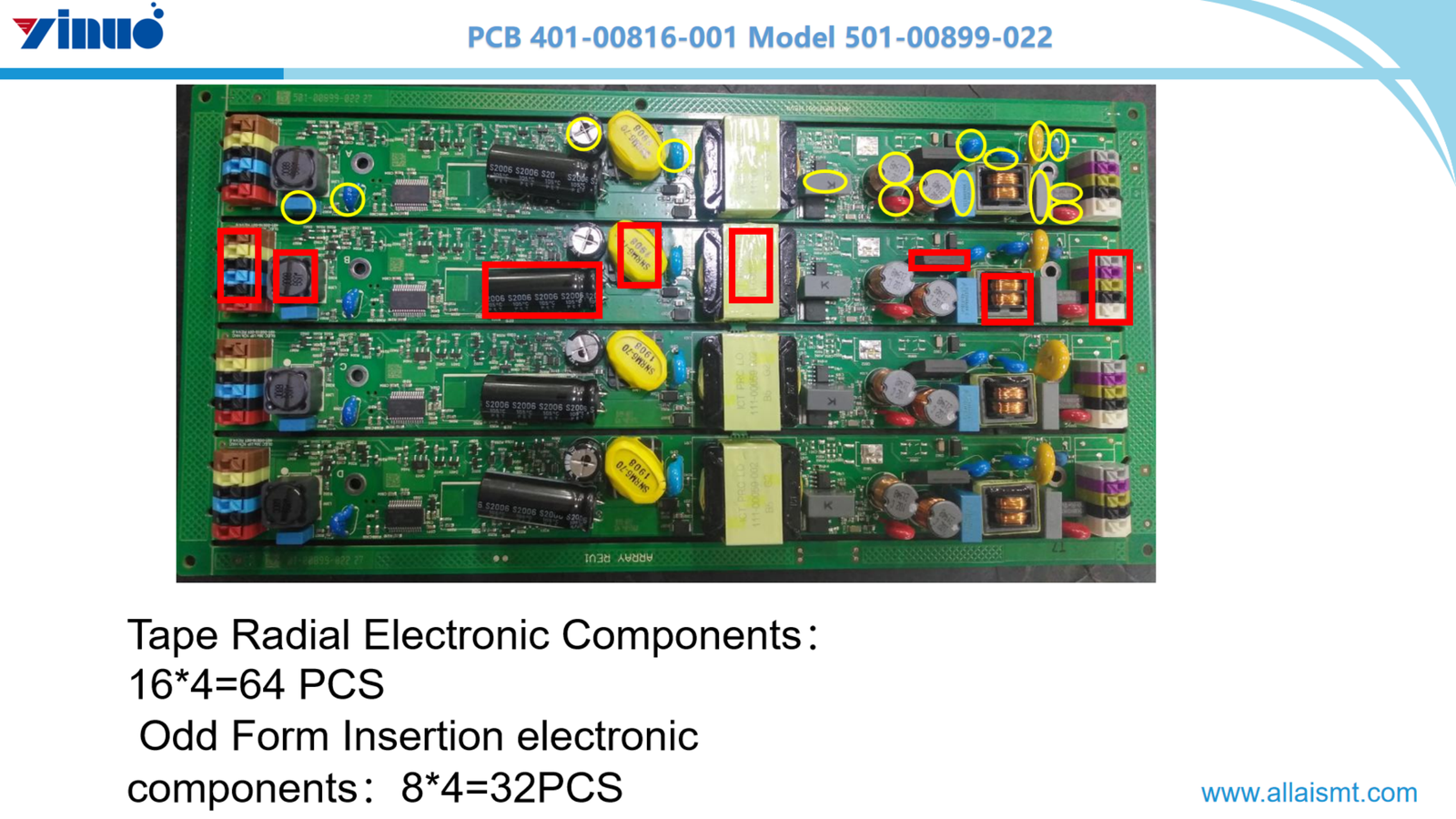

لوحة الدوائر المطبوعة 401-00816-001، الطراز 501-00899-022
تتضمن لوحة الدوائر المطبوعة 401-00816-001 (الطراز 501-00899-022) ما مجموعه 96 مكونًا إلكترونيًا، منها 64 مكونًا إلكترونيًا شعاعيًا (16×4) و32 مكونًا إلكترونيًا من نوع الإدخال ذي الشكل غير المنتظم (8×4). تتميز اللوحة بتجميع كثيف لأجزاء متنوعة، تشمل المكثفات والمحولات والدوائر المتكاملة والموصلات، مع تمييز بعض المكونات بعلامات ملونة لتمييز أنواعها أو مواقعها المختلفة. يوضح هذا التصميم القدرة على التعامل مع كل من المكونات الشعاعية القياسية والمكونات غير المنتظمة في تصنيع لوحات الدوائر المطبوعة، مما يضمن تكاملًا فعالًا وأداءً إلكترونيًا موثوقًا، ويعكس تنوع معالجة المكونات الإلكترونية المختلفة على لوحة دوائر واحدة.
لوحة الدوائر المطبوعة 401-00816-001، الطراز 501-00899-022

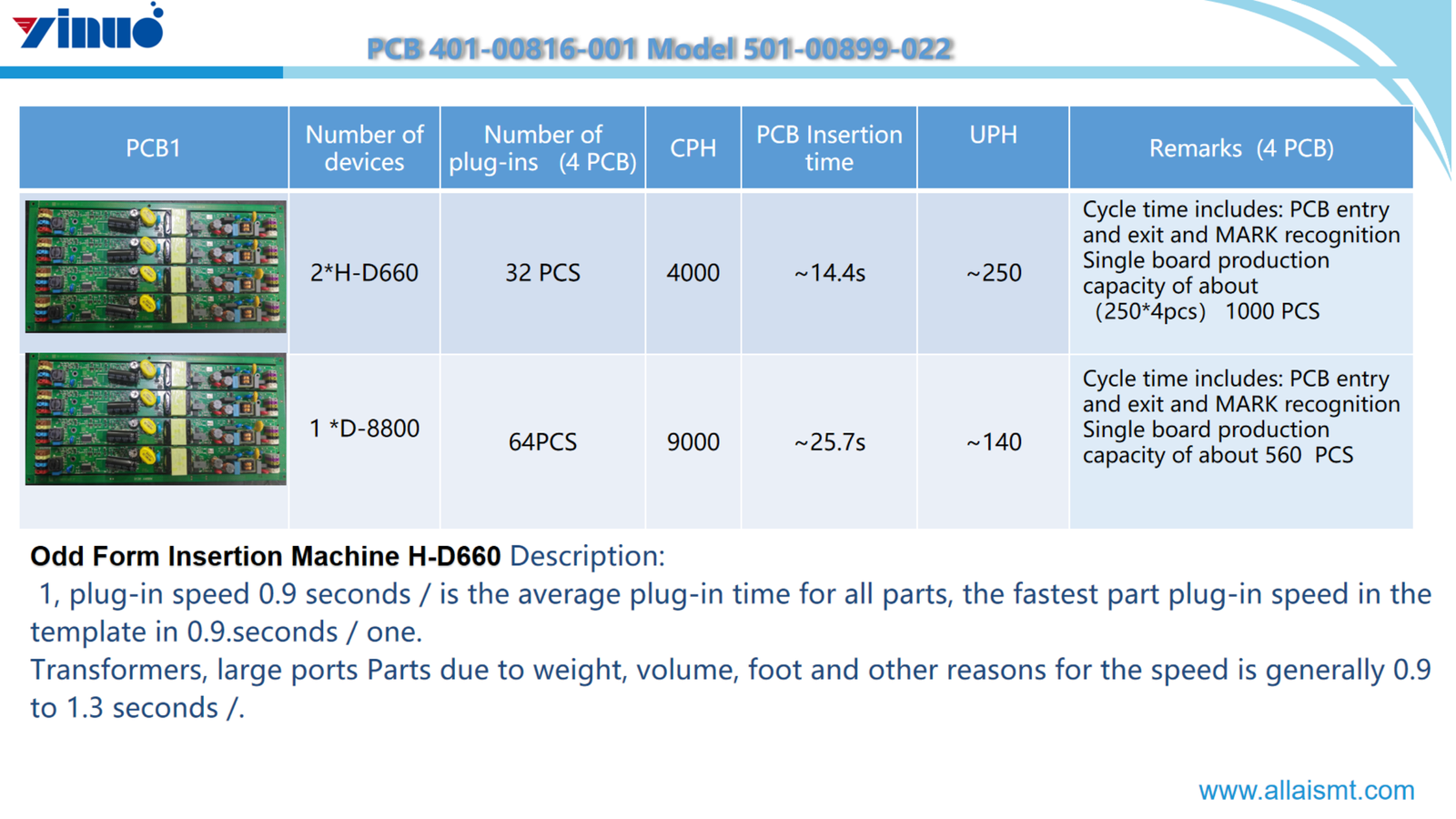

تُظهر لوحة الدوائر المطبوعة 401-00816-001 (الطراز 501-00899-022) كفاءة تجميع متميزة مع تكوينين للجهاز. بالنسبة لـ 2يحتوي جهاز H-D660 على 32 وحدة إضافية لأربع لوحات دوائر مطبوعة، مما يحقق إنتاجية تبلغ 4000 لوحة في الساعة، ووقت إدخال لوحة الدوائر المطبوعة حوالي 14.4 ثانية، وإنتاجية وحدة في الساعة حوالي 250 وحدة، مع قدرة إنتاجية للوحة الواحدة تبلغ حوالي 1000 قطعة (250).(4 قطع). بالنسبة لآلة D-8800 واحدة، ينتج عن 64 عملية توصيل لـ 4 لوحات دوائر مطبوعة معدل إنتاجية يبلغ 9000 قطعة في الساعة، وزمن إدخال لوحة الدوائر المطبوعة حوالي 25.7 ثانية، ومعدل إنتاجية وحدة في الساعة حوالي 140 وحدة، مع قدرة إنتاجية للوحة الواحدة تبلغ حوالي 560 قطعة. تتميز آلة إدخال الأشكال غير التقليدية H-D660 بسرعة توصيل متوسطة تبلغ 0.9 ثانية لكل قطعة، حيث تصل أسرع سرعة إلى 0.9 ثانية، بينما تستغرق القطع الأكبر حجمًا مثل المحولات من 0.9 إلى 1.3 ثانية نظرًا لعوامل مثل الوزن والحجم وعدد الأطراف. توضح لوحة الدوائر المطبوعة هذه والآلات المرتبطة بها الاختلافات في سرعة التجميع ومعالجة المكونات ضمن عمليات التصنيع الإلكتروني.
لوحة الدوائر المطبوعة 401-00816-001، الطراز 501-00899-022

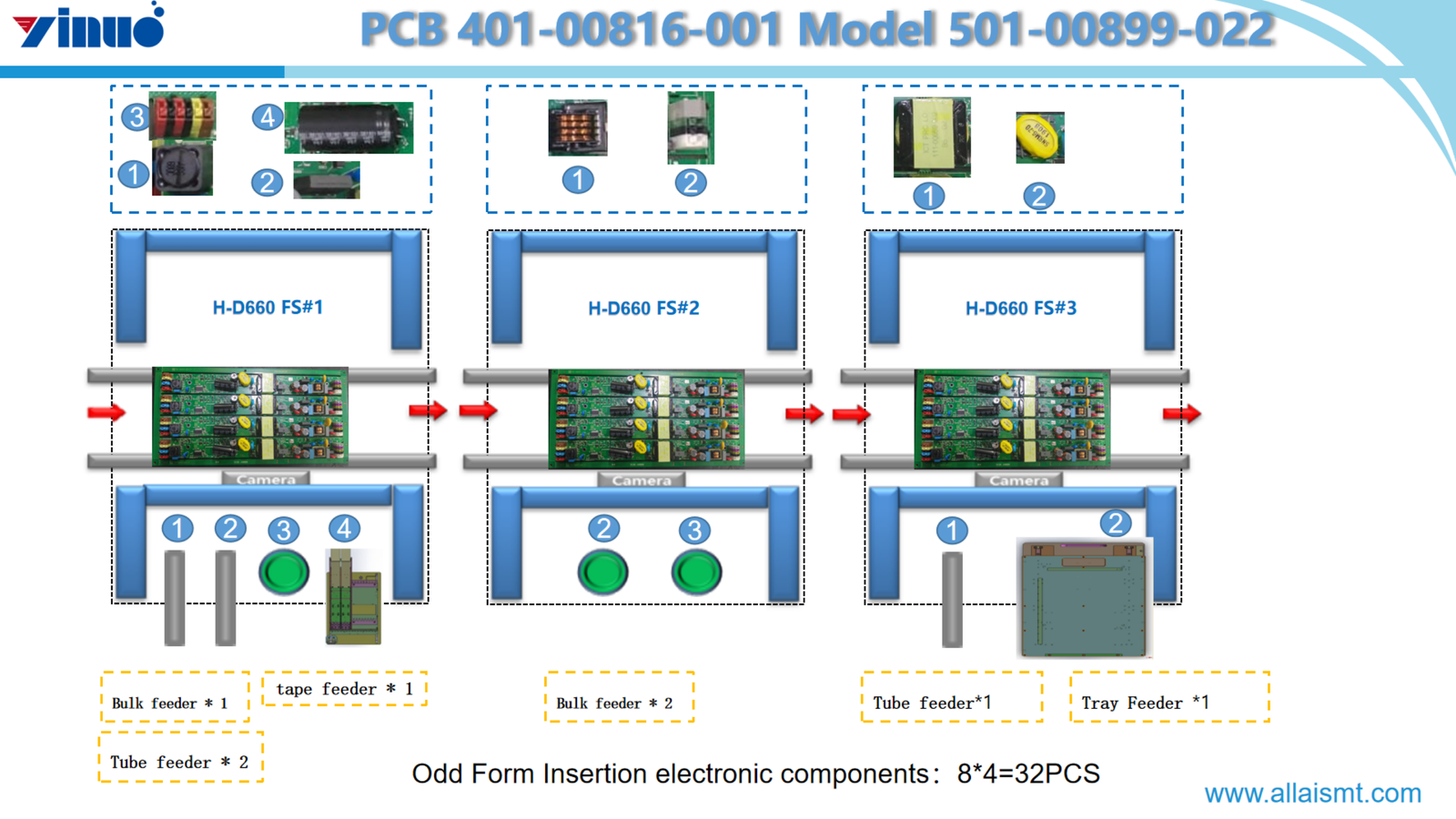

تستخدم لوحة الدوائر المطبوعة 401-00816-001 (الطراز 501-00899-022) نظام H-D660 ثلاثي المحطات (FS#1، FS#2، FS#3) لإدخال المكونات ذات الأشكال غير القياسية، حيث تستوعب 32 مكونًا إلكترونيًا (8×4). كل محطة مزودة بكاميرا ووحدات تغذية منفصلة: تحتوي FS#1 على وحدة تغذية رئيسية واحدة، ووحدة تغذية شريطية واحدة، ووحدتي تغذية أنبوبية، لمعالجة 4 أنواع من المكونات؛ بينما تحتوي FS#2 على وحدتي تغذية رئيسية، لمعالجة نوعين من المكونات؛ أما FS#3 فتتضمن وحدة تغذية أنبوبية واحدة ووحدة تغذية صينية واحدة، لمعالجة نوعين من المكونات. يعرض خط التجميع المنظم والآلي هذا نهجًا متقدمًا لدمج مختلف الأجزاء الإلكترونية ذات الأشكال غير المنتظمة، مما يضمن إدخالًا دقيقًا وفعالًا من خلال تكوينات التغذية المصممة خصيصًا وتقنية التعرف البصري، مما يعكس التطور في تصنيع لوحات الدوائر المطبوعة الحديثة للتعامل مع المكونات المتنوعة.
لوحة الدوائر المطبوعة 401-00816-001، الطراز 501-00899-022
خاتمة
تُجسّد سلسلة لوحات الدوائر المطبوعة، بما فيها طرازات مثل 401-00688-001 و401-00816-001 و401-00589-002، مدى تطور صناعة لوحات الدوائر المطبوعة الحديثة. فهي تدمج مكونات متنوعة (باستخدام تقنية إدخال الشرائط الشعاعية والأشكال غير التقليدية) عبر أنظمة H-D660 متعددة المحطات المزودة بوحدات تغذية وكاميرات متخصصة. وبفضل تنوع عدد المكونات وسرعات التجميع وقدرات الإنتاج، إلى جانب آلات مثل H-D660 وD-8800 ذات إمكانيات التوصيل المختلفة، تضمن هذه اللوحات أداءً موثوقًا من خلال دمج المكونات بكفاءة ودقة عاليتين.
