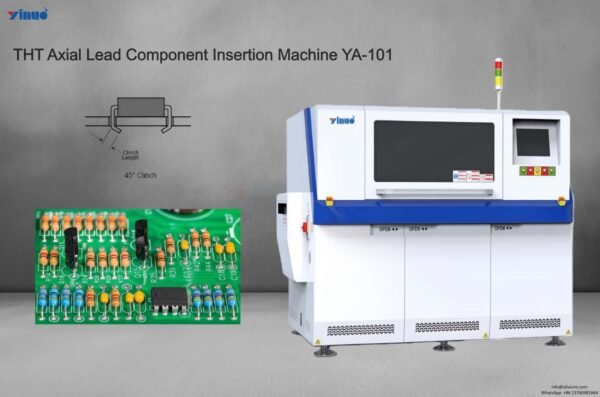

آلة إدخال مكونات الأسلاك المحورية THT YA-101
الوصف: الـ آلة إدخال مكونات الأسلاك المحورية THT YA-101 يُعدّ YA-101 حلاً آلياً عالي الدقة مصمماً لإدخال مكونات التوصيل المحوري بكفاءة في تجميع لوحات الدوائر المطبوعة. بفضل أنظمة التغذية والتحديد المتقدمة، يضمن YA-101 وضعاً دقيقاً ومتسقاً للمقاومات والمكثفات وغيرها من مكونات التوصيل عبر الثقوب. يتيح تصميمه المدمج دمجه بسلاسة في خطوط الإنتاج أو محطات العمل المكتبية، مع تحسين سرعة التجميع، وتقليل العمل اليدوي، والحد من الأخطاء. يوفر YA-101 أداءً موثوقاً به في بيئات تصنيع لوحات الدوائر المطبوعة ذات التوصيل عبر الثقوب، والتي تتميز بتنوع كبير في المكونات وكثرة الإنتاج.
الحد الأدنى لكمية الطلب: قطعة واحدة
مدة التسليم: 15 يومًا
مقدمة
ال آلة إدخال مكونات الأسلاك المحورية THT YA-101 يُعدّ YA-101 حلاً آلياً احترافياً مصمماً لتحسين عمليات تجميع لوحات الدوائر المطبوعة ذات الثقوب. صُمم هذا الجهاز خصيصاً لتصنيع الإلكترونيات الحديثة، حيث يقوم بإدخال مكونات ذات أطراف محورية مثل المقاومات والمكثفات والثنائيات بكفاءة عالية ودقة متناهية، مما يضمن وضعها بشكل موثوق ويقلل من الأخطاء البشرية.
مزودة بأنظمة متطورة لتغذية وتحديد مواقع المكونات، آلة إدخال مكونات الأسلاك المحورية THT YA-101 يضمن هذا النظام دقة المحاذاة وعمق الإدخال، مما يحافظ على سلامة لوحة الدوائر المطبوعة ويمنع تلف المكونات. كما يدعم تشغيله الآلي الإنتاج بكميات صغيرة وكبيرة، مما يجعله مثالياً لخطوط تجميع THT المتنوعة، ومختبرات البحث والتطوير، ومراكز الإصلاح.
يُتيح التصميم المدمج والمريح للجهاز سهولة دمجه في عمليات الإنتاج الحالية دون شغل مساحة كبيرة. بالإضافة إلى ذلك، يضمن هيكله المتين وإطاره الميكانيكي المستقر موثوقية طويلة الأمد، وصيانة قليلة، وتشغيلًا خاليًا من الاهتزازات.
مع آلة إدخال مكونات الأسلاك المحورية THT YA-101, بفضل هذه التقنية، يستطيع المصنّعون تحقيق دورات تجميع أسرع، وإنتاجية محسّنة، وجودة متسقة لتجميعات لوحات الدوائر المطبوعة ذات الثقوب. إنّ الجمع بين الدقة والكفاءة وسهولة الاستخدام يجعلها أداة لا غنى عنها في تصنيع الإلكترونيات الحديثة المؤتمتة بتقنية الثقوب.
الميزات الرئيسية
-
إدخال آلي عالي السرعة – قادر على وضع مكونات الرصاص المحوري بسرعة، مما يعزز بشكل كبير الإنتاجية لخطوط إنتاج لوحات الدوائر المطبوعة بتقنية THT.
-
نظام المحاذاة الدقيقة تضمن أجهزة الاستشعار المتكاملة وآليات التوجيه تحديد موضع المكونات بدقة، مما يمنع عدم المحاذاة وعيوب اللحام.
-
التعامل المرن مع المكونات - يستوعب أقطارًا وأطوالًا مختلفة لأجزاء التوصيل المحورية، مما يوفر تنوعًا لتصميمات لوحات الدوائر المطبوعة المختلفة واحتياجات الإنتاج.
-
تصميم سطح المكتب الموفر للمساحة - يسمح الحجم الصغير بالتركيب في بيئات العمل ذات المساحات المحدودة مع الحفاظ على سهولة الوصول للمشغلين.
-
بنية متينة وموثوقة – مصمم بمواد متينة وآليات مستقرة لتقديم تشغيل متسق وخالٍ من الاهتزازات ومتانة طويلة الأمد.
-
لوحة تحكم سهلة الاستخدام – تعمل الواجهة البديهية على تبسيط الإعداد والبرمجة والمراقبة، مما يقلل من الخطأ البشري ويدعم سير العمل الإنتاجي السلس.
تحديد
| نموذج | YA-101 | YA-201 |
| مدخل وحدة تغذية المكونات | 10 قطع (خيارات: 30، 40، 50، 100 قطعة) | 20 قطعة (خيارات: 30، 40، 50، 100 قطعة) |
| فتحة إدخال | 25000 نقطة في الساعة، بحد أقصى 0.12 ثانية/نقطة (يمكن تغيير 0.14 ثانية، 0.16 ثانية، 0.18 ثانية/نقطة) | |
| نطاق الإدخال | المكون: 5-22 مم، وصلة：5~26 مم | |
| استعادة الإدخال | الاستعادة التلقائية | |
| اتجاه الإدخال | اتجاه من 0 إلى 360 درجة بزيادة قدرها درجة واحدة | |
| دقة الإدخال | 0.05 مم | |
| حجم لوحة الدوائر المطبوعة | 50*50~380*380 مم | |
| منطقة الإدخال | 50*50~370*370 مم | |
| لوحة الدوائر المطبوعة ثابتة | دبوس + مشبك | |
| ارتفاع النقل | 900±20 مم | |
| وقت النقل | 3-4 سنوات | |
| مزود الطاقة | 1P، 220AC±10%، 50/60 هرتز | |
| الأبعاد | الطول 2080 × العرض 1750 × الارتفاع 1600 مم | |
| حجم محطة التغذية: | وحدة تغذية 10: 1360 × 1000 × 1460 مم، وحدة تغذية 20: 1860 × 1000 × 1460 مم، وحدة تغذية 30: 2360 × 1000 × 1460 مم | |
| وزن | 1300 كجم | |
https://www.youtube.com/@allaismt
للحصول على مزيد من المعلومات حول جهاز إدخال مكونات الأسلاك المحورية THT YA-101، يرجى إرسال بريد إلكتروني إلى
سنرد على استفسارك على الفور وسنزودك بمعلومات مفصلة حول منتجاتنا وخدماتنا.
