Введение
Он Радиальный подаватель с режущим элементом поставляет компоненты для технологических процессов монтажа с проходными отверстиями, при которых каждая радиальная деталь устанавливается так, что её выводы проходят через металлизированные переходные отверстия печатной платы перед волной пайки или выборочной пайкой. Механизм формирования выводов подающего устройства сгибает и обрезает каждый вывод до нужной длины, обеспечивая плотное прилегание корпуса компонента к поверхности печатной платы без зазоров или наклона после установки.
В силовой электронике и при сборке высокоточных цепей радиальные компоненты с сквозными отверстиями — конденсаторы, силовые резисторы и выпрямительные диоды — требуют надежного механического крепления, чтобы выдерживать термоциклирование и физические вибрации. Подающий механизм подаёт эти детали с постоянной геометрией выводов, что обеспечивает равномерное формирование заклепок на нижней стороне платы и надёжное образование паяного шва во время прохода через волну припоя. Полученное паяное соединение выдерживает механические нагрузки, под воздействием которых соединения поверхностного монтажа в зонах высокой мощности часто выходят из строя.
На производственных линиях с низким и средним объемом выпуска, где частота переналадки превышает пропускную способность, ручная настройка параметров питателя и быстросъемное крепление позволяют операторам перенастраивать оборудование для работы с различными типами деталей без использования специальных инструментов. Один и тот же питатель обслуживает как автоматические, так и полуавтоматические станции установки, перемещаясь между станками по мере изменения производственных потребностей на различных участках линии.

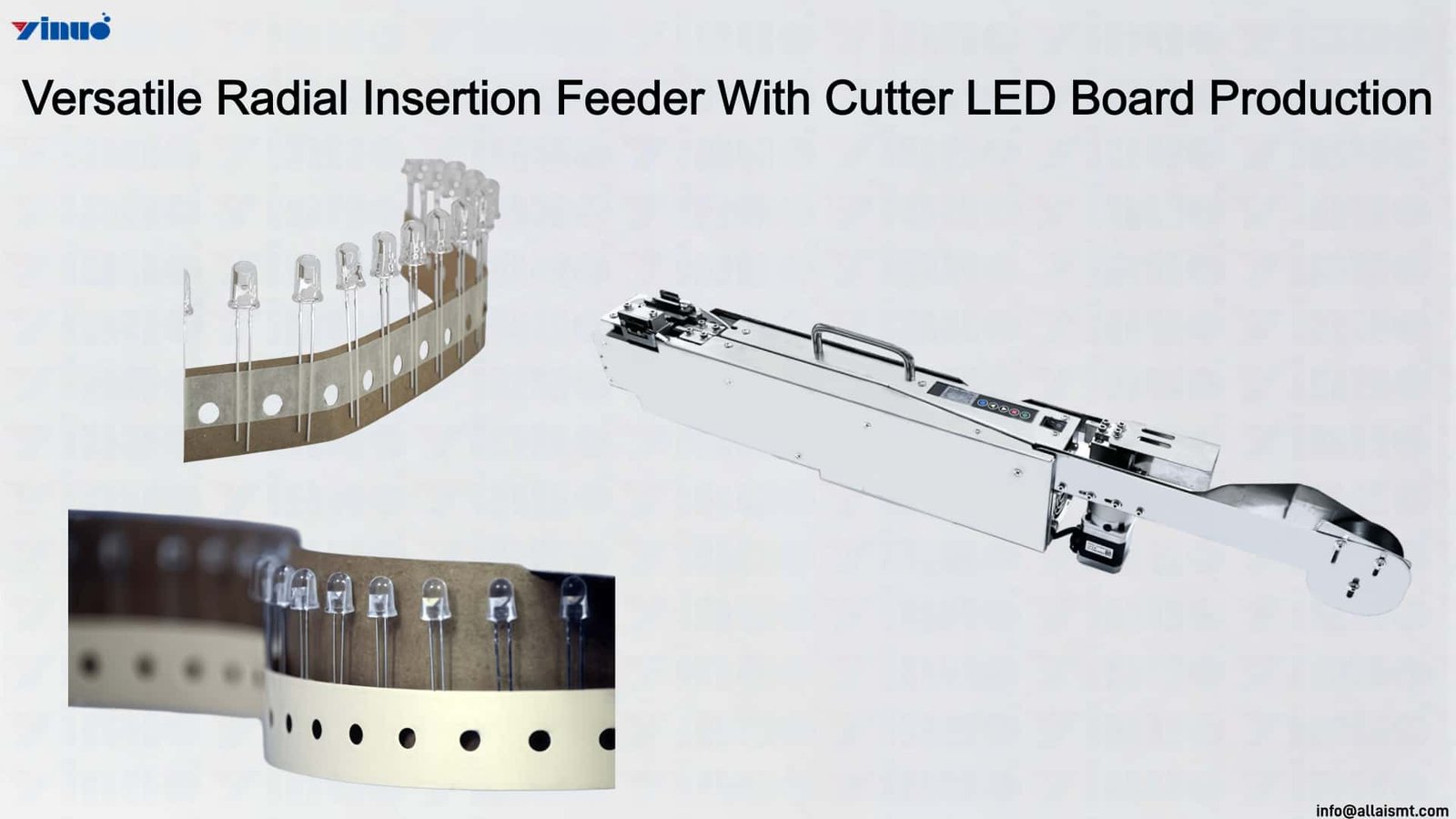

Радиальный питатель с резаком
Радиальный подаватель с резаком для монтажа светодиодных лент
Заводы по производству светодиодных лент и модулей работают с устойчиво высокой производительностью, подавая в час тысячи радиальных светодиодов на установки для их монтажа. Эти Радиальный подаватель с режущим элементом обеспечивает такую скорость за счет объединения подачи ленты, отрезания концов и подачи компонентов в единый непрерывный цикл, приводимый в действие главным распределительным валом. Между подачей и отрезанием нет паузы, нет отдельного привода для циклического перемещения, а также нет передачи между отдельными станциями — каждый светодиод перемещается от ленты к захвату для установки в рамках одной непрерывной механической последовательности.
Пара режущих лезвий резака сохраняет остроту режущих кромок на протяжении длительных циклов производства, характерных для выпуска светодиодных лент. Поскольку геометрия режущих кромок обеспечивает плавное прорезание каждого вывода, а не резкое ударение по нему, режущие кромки не тупеют и сохраняют качество чистого среза от первого компонента на новой катушке до последнего. Закрытый лоток для сбора стружки предотвращает разлет фрагментов выводов на поверхность светодиодной платы, где металлические частицы могут образовать перемычки между соседними контактными площадками или застрять в паяльной маске, вызывая скрытые дефекты в виде коротких замыканий в готовых лентах, которые обнаруживаются только при итоговом тестировании.
Стабильная длина выводов, обеспечиваемая механически соединенным резаком, гарантирует одинаковую высоту отстоя светодиодов на всех платах в производственной партии. В системах со светодиодными лентами, где несколько плат устанавливаются встык в корпусах с непрерывным каналом, любое отклонение в высоте между соседними светодиодами становится визуально заметным в виде неравномерного распределения света по всей длине ленты. Подающий механизм устраняет эти отклонения непосредственно на станции резки, а не полагается на контроль и доработку после установки.

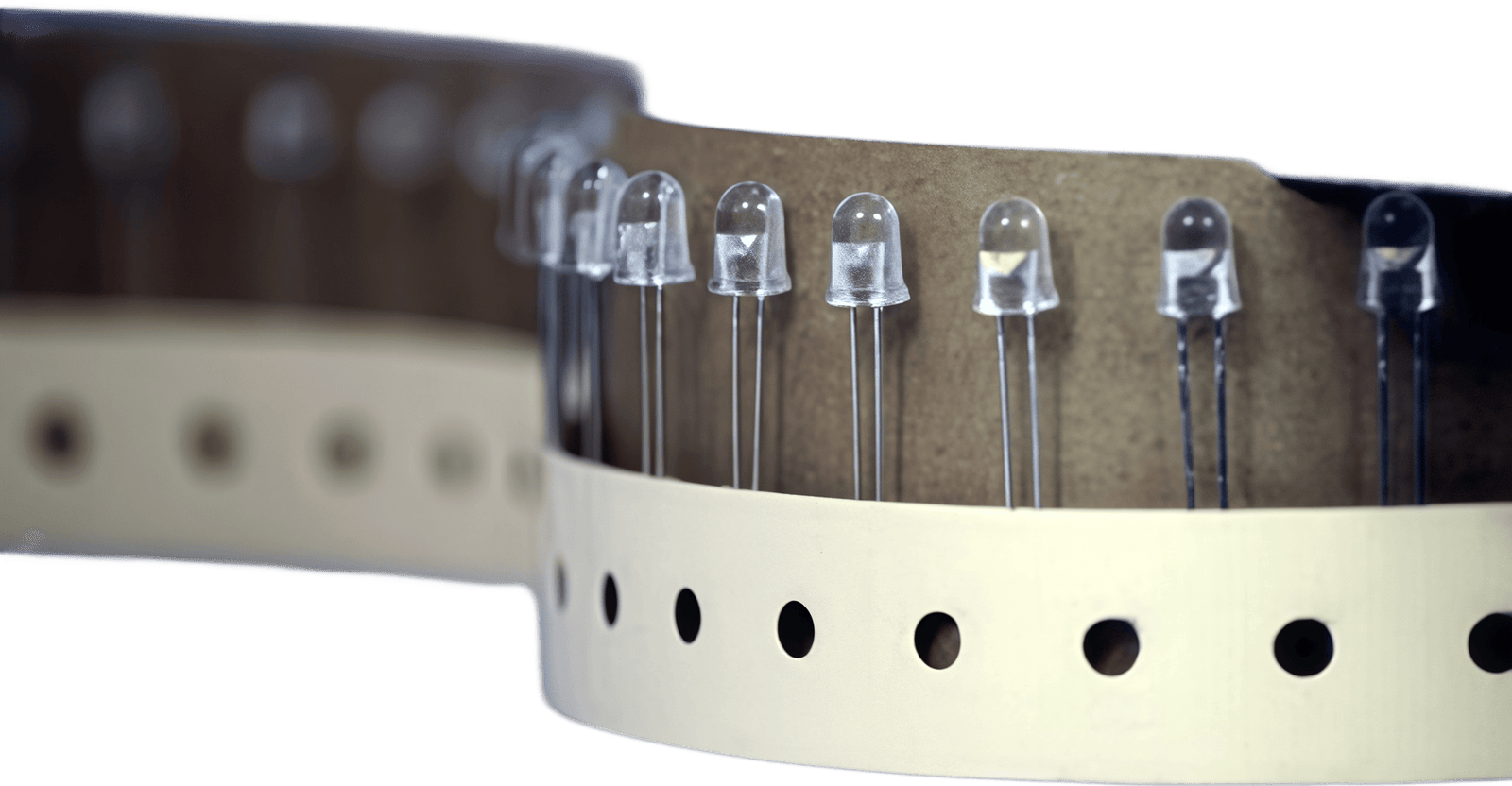

Светодиодный компонент
Технические характеристики
| Модель | YN-R2203 | YN-R2201 | Примечания |
| Размеры (Д × Ш × В) | 740×47×144 (110) мм | 750 × 68 × 144 (110) мм | Высота нижнего захвата: 110 мм Максимальная высота (от дна до ручки): 144 мм |
| Масса | 6 кг | 8 кг | |
| Operating Voltage | DC 24V | DC 24V | |
| Требуемый запас воздуха | None | None | |
| Максимальный ток | 3A | 3A | |
| Feed Speed | 0,6–2 с/шт. | 0,6–2 с/шт. | |
| Способ привода | Исключительно электрический | Исключительно электрический | |
| Панель управления | 0,96″ цветной TFT-дисплей Разрешение экрана: 80×160 пикселей |
0,96″ цветной TFT-дисплей Разрешение экрана: 80×160 пикселей |
|
| Погрешность шага резки материала | ±0,2 мм | ±0,2 мм | |
| Допустимое расстояние между лентами | 12,7 мм/15 мм | 12,7 мм/15 мм | Требуются запасные части |
| Функция обрезки ленты | Необязательно | Необязательно | YN-R2203: с резаком YN-R2201: без режущего элемента |
| Функция сгибания | Необязательно | Необязательно | Гибка может быть адаптирована с учётом типа материала |
| Срок службы режущего инструмента | ≥1 миллион раз | ≥1 миллион раз |

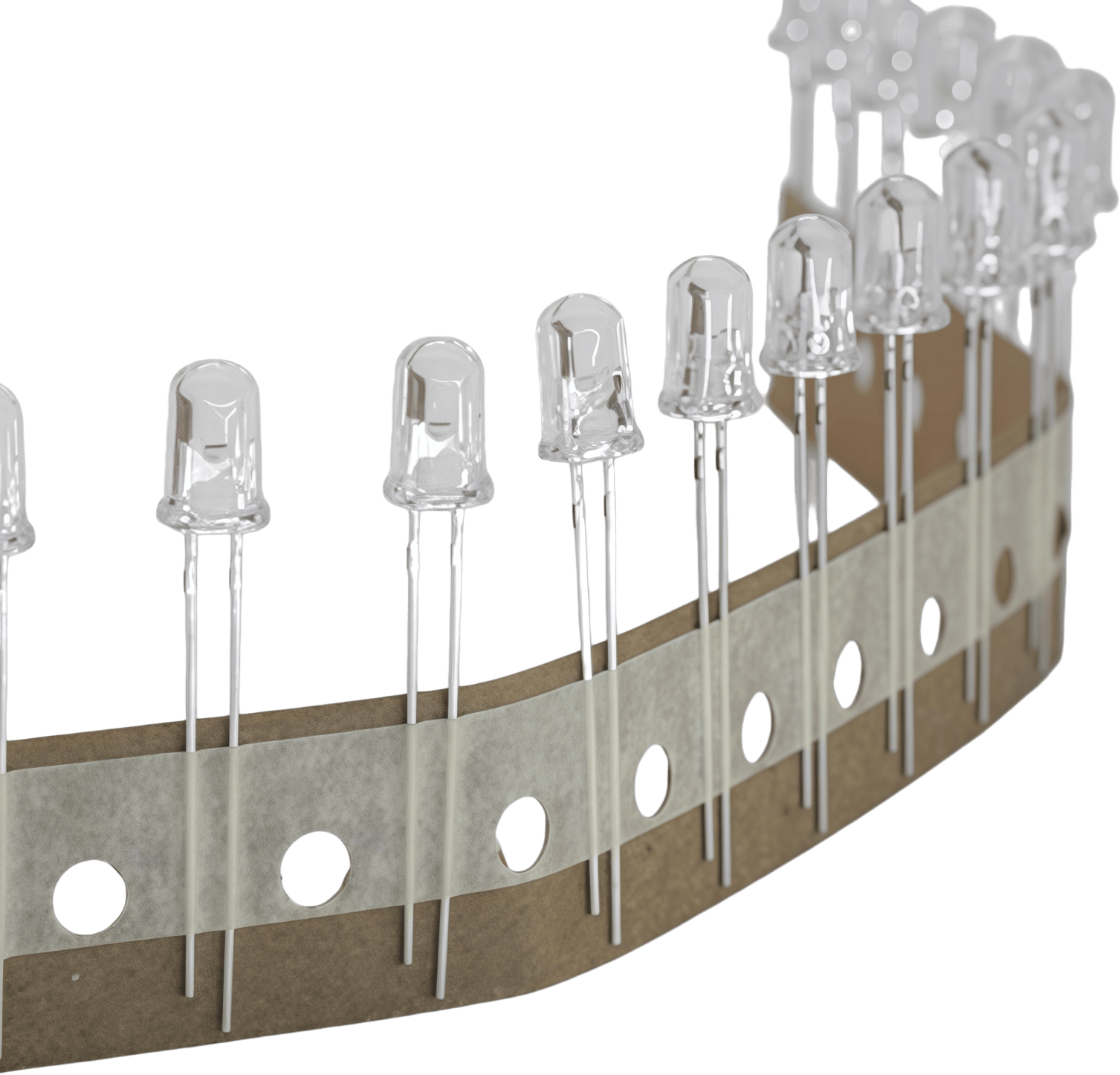

Светодиодный компонент
