2308107-2 DIMM-Steckplatz-Leiterplattenbaugruppe mit Dual-Line-DIMM-Steckplatz-Zuführung

Einführung

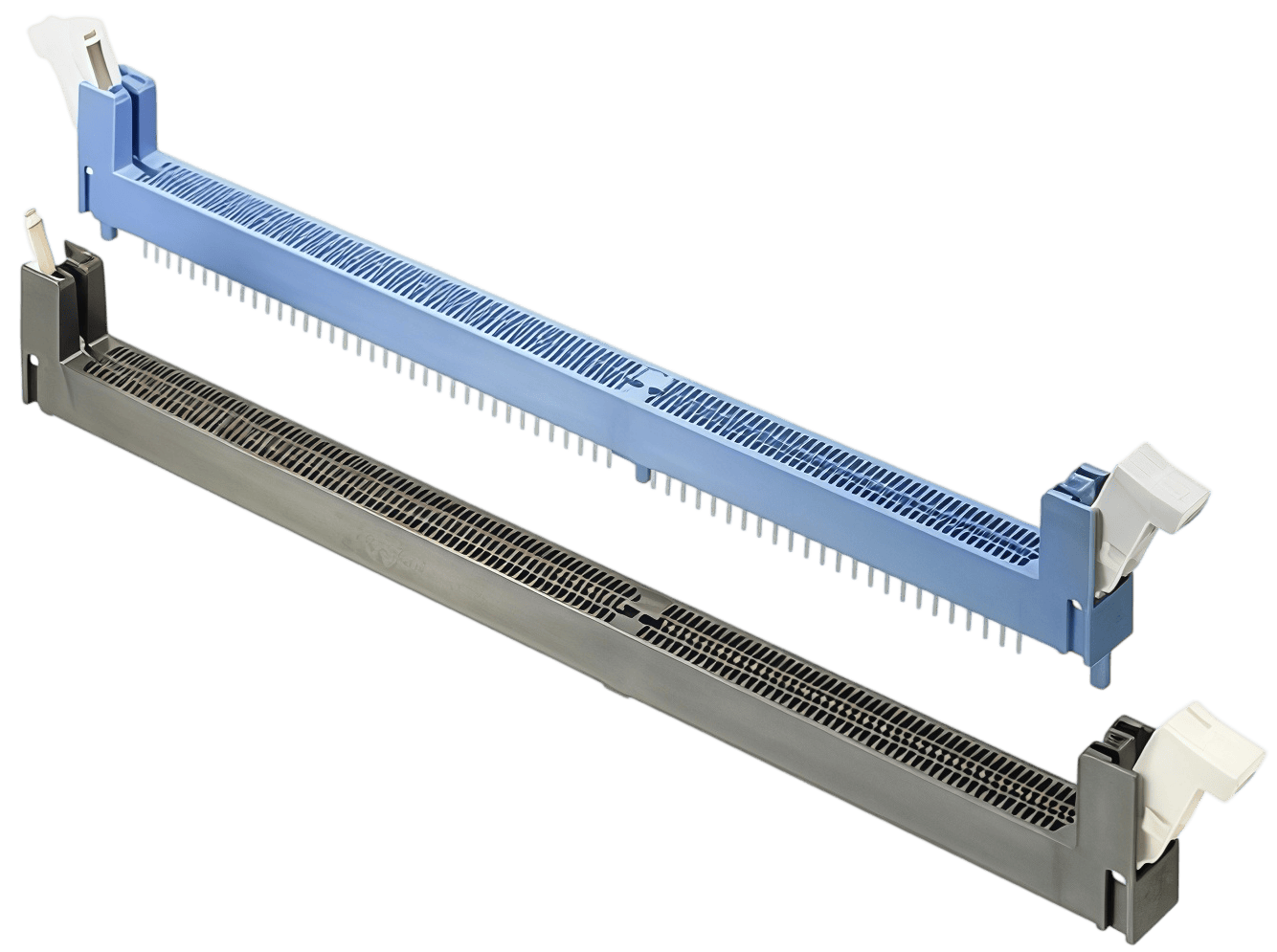

Der Kompakter DIMM-Steckplatz-Zuführer mit zwei Linien eignet sich für Produktionsumgebungen, in denen eine automatisierte Handhabung von 2308107-2-DIMM-Steckplätzen vor dem Einbau in Durchsteck-Leiterplatten erforderlich ist. Sein Nutzen lässt sich unter dem Gesichtspunkt der Materialkontinuität betrachten: Die Steckverbinder müssen an der Bestückungsstation stets verfügbar sein, ohne dass das Bedienpersonal einzelne Komponenten während des Montagezyklus wiederholt nachfüllen muss. Der Zuführer nimmt die 2308107-2-DIMM-Steckplätze entsprechend den Produktionsanforderungen entgegen und verteilt sie über zwei interne Zuführwege. Dadurch verfügt die Montagezelle über einen speziellen Mechanismus zur Sicherstellung der Verfügbarkeit von Steckverbindern in der Nähe der Bestückungsanlage.

Die Zweilinienkonfiguration bietet zudem die Möglichkeit, die Förderlast auf zwei Komponentenwege aufzuteilen. Jeder Weg verfügt über eine eigene Bewegungssequenz in Richtung des Präsentationsbereichs, wodurch die Maschine die DIMM-Steckplätze geordnet verwalten kann, anstatt auf eine einzige lange Warteschlange angewiesen zu sein. Während des Betriebs steuert der Zuführer, wie die Steckverbinder vorrücken, wie sie den Ausgabebereich erreichen und wann ein einzelner 2308107-2-DIMM-Steckplatz zur Entnahme bereitsteht. Das Ergebnis ist ein strukturierterer Übergang zwischen Materialzufuhr und Bestückung. Für Produktionsingenieure ist diese Architektur nützlich, wenn der Leiterplattenbestückungsprozess wiederholtes Platzieren von Steckverbindern erfordert und die Zuführvorrichtung nur begrenzten Platz neben der Bestückungsmaschine einnehmen darf.

In der letzten Phase wird der vorgestellte DIMM-Steckplatz 2308107-2 in den automatisierten Bestückungszyklus integriert. Der Aufnahmemechanismus übergibt den Steckverbinder an die Hauptplatine, richtet dessen Anschlüsse auf die entsprechenden Öffnungen in der Leiterplatte aus und setzt ihn in die vorgesehene DIMM-Position ein. Durch anschließendes Löten können die Durchsteckanschlüsse gesichert werden, bevor die Platine der Inspektion und der elektrischen Prüfung zugeführt wird. Der „Compact Dual Line DIMM Slot Feeder“ erfüllt somit mehrere praktische Handhabungsanforderungen in einer kompakten Einheit: zweispurige Materialzuführung, kontrollierter Steckervorschub, ausgabeseitige Präsentation und enge Positionierung neben der Bestückungsstation. Seine Architektur eignet sich für die Fertigung von Hauptplatinen und Serverelektronik, bei der die Steckerhandhabung mit der wiederholten automatisierten Leiterplattenbestückung koordiniert werden muss.

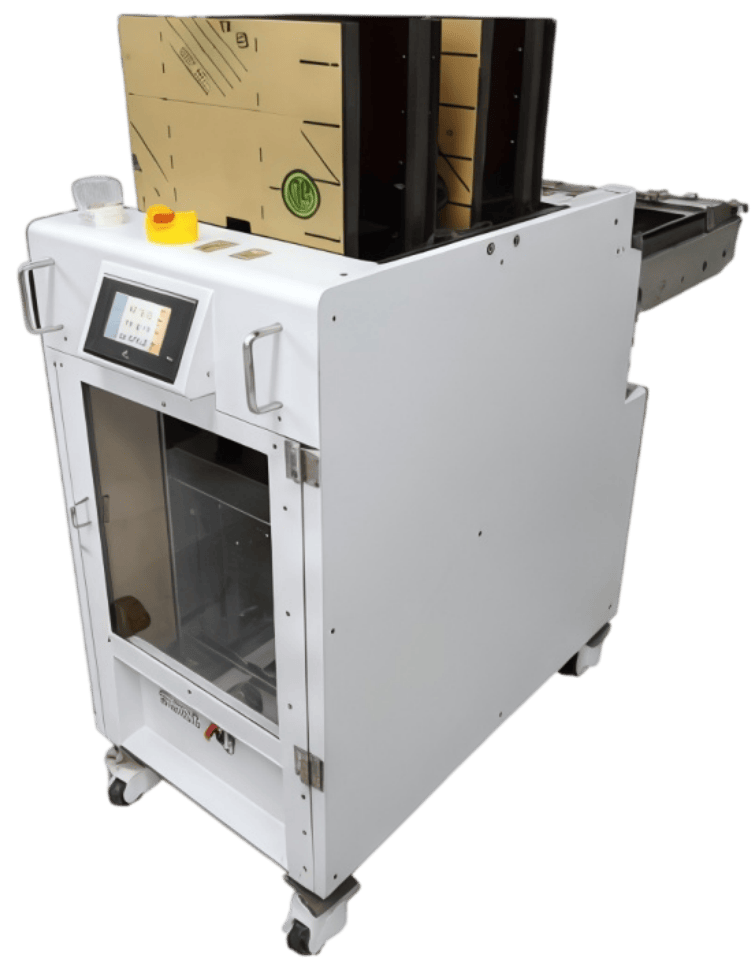

Kompakter DIMM-Steckplatz-Zuführer mit zwei Linien

Kompakter DIMM-Steckplatz-Zuführer mit zwei Linien – Intelligente Materialhandhabung für die automatisierte Bestückung von 2308107-2-DIMM-Steckplätzen bei der Fertigung von Motherboards für Industriecomputer

In einer Produktionslinie für Industrie-PCs ist die Kompakter DIMM-Steckplatz-Zuführer mit zwei Linien dient als spezielles Steckverbinder-Zuführmodul für die automatisierte Bestückung von Motherboards, die mit 2308107-2-DIMM-Steckplätzen ausgestattet sind. In Industriecomputern sind Speicherschnittstellen häufig zusammen mit Prozessormodulen, Erweiterungsschnittstellen, E/A-Anschlüssen, Speicherschnittstellen und anderen Durchsteckkomponenten auf derselben Leiterplatte untergebracht. In dieser Fertigungsumgebung übernimmt der Zuführer die Aufgabe, die 2308107-2-DIMM-Steckplätze vor dem Steckvorgang zuzuführen. Die Bauteile werden entsprechend dem Fertigungsauftrag zugeführt und in zwei gesteuerte Zuführwege geleitet, wodurch eine geordnete Materialquelle für den nachgeschalteten Einsteckmechanismus geschaffen wird.

Die Zweileiterstruktur verschafft dem Zuführer einen deutlichen Vorteil, wenn ein Industrie-PC-Motherboard mehrere DIMM-Steckplätze in einer festgelegten Montageabfolge benötigt. Anstatt einen einzigen verlängerten Komponentenpfad beizubehalten, verteilt die Maschine die DIMM-Steckplätze 2308107-2 auf zwei separate Kanäle. Jeder Kanal steuert die Bewegung des Steckers zu seiner Präsentationsposition, wo der DIMM-Steckplatz für die automatische Entnahme bereitsteht. Der Zuführmechanismus steuert den Fortschritt der Bauteile, deren Trennung und den Ausgabetakt entsprechend dem Bestückungszyklus. Diese Architektur ist besonders relevant für die Produktion von Industrie-Motherboards, da verschiedene Board-Modelle unterschiedliche Layouts der Speichersteckplätze aufweisen können und der Zuführer als dedizierte Materialhandhabungsstufe innerhalb des entsprechenden Montageprogramms eingesetzt werden kann.

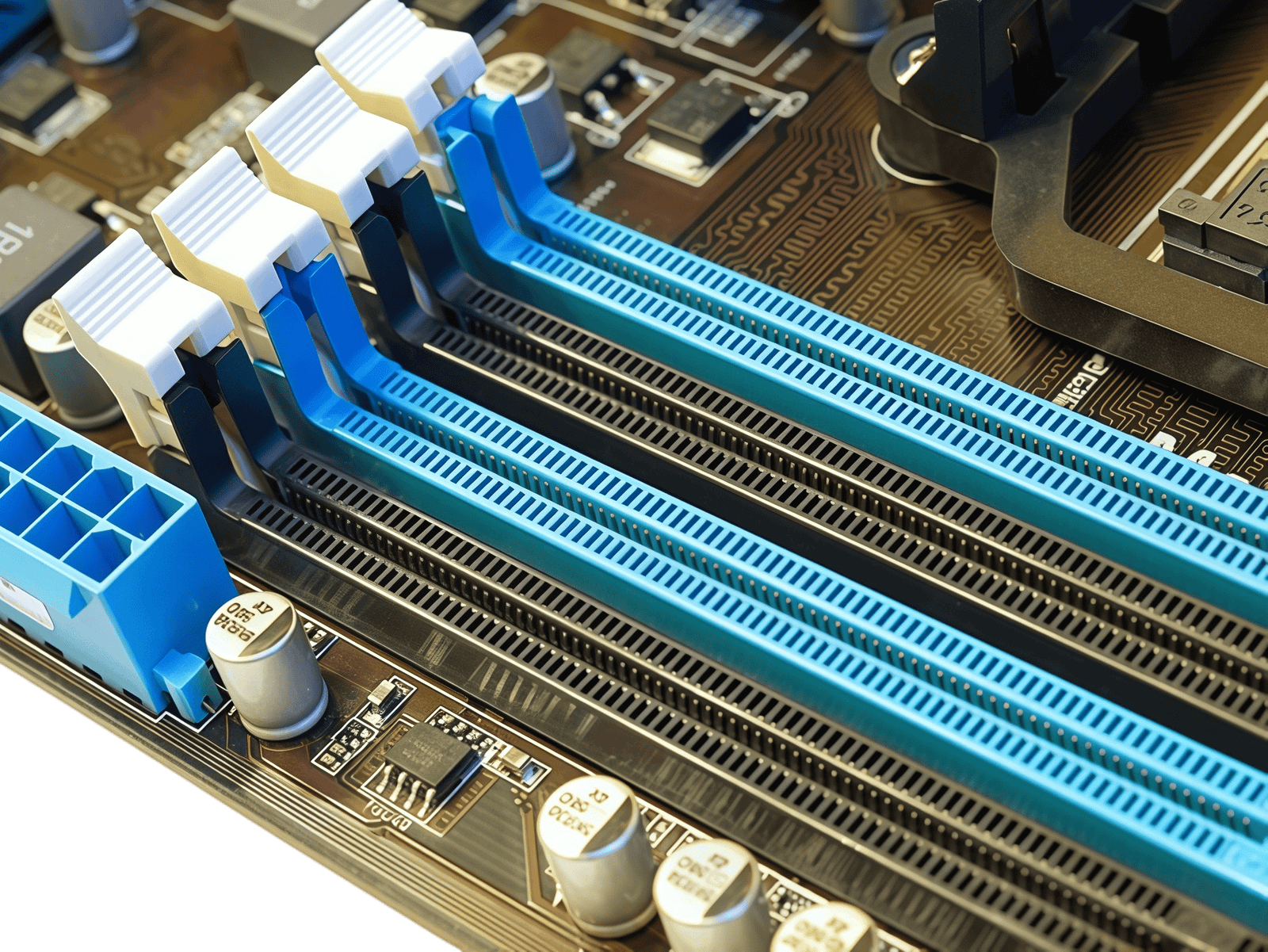

Nach der Zuführung wird der DIMM-Steckplatz 2308107-2 zum Bestückungskopf transportiert und über der zugewiesenen Bestückungsfläche auf der Hauptplatine des Industrie-PCs positioniert. Seine Anschlüsse werden durch die vorbereiteten Löcher in der Leiterplatte geführt, bevor der Steckverbinder zum anschließenden Löten eingesteckt wird. Der kompakte Dual-Line-DIMM-Slot-Feeder verbindet somit die Bauteilvorbereitung mit dem Durchsteckmontageprozess und benötigt dabei nur eine relativ kompakte Maschinenfläche. Zu seinen wichtigsten Merkmalen zählen eine zweispurige Zuführung, eine kontrollierte Bauteilzuführung, eine spezielle Handhabung von DIMM-Steckplätzen, eine kompakte Anlagenarchitektur sowie eine abgestimmte Ausgabe für die automatisierte Bestückung. Dadurch eignet er sich für Industrie-PC-Fertigungslinien, bei denen Platz auf der Leiterplatte, eine wiederholgenaue Steckverbinderzuführung und die Koordination mehrstufiger Montageprozesse wichtige Produktionsaspekte sind.

Spezifikationen
