В производстве поверхностного монтажа (SMT) чистота трафарета напрямую определяет точность и стабильность нанесения паяльной пасты — основы высококачественной сборки печатных плат. В процессе непрерывной работы паяльная паста, флюс и пыль могут накапливаться на трафарете, влияя на четкость печати и вызывая дефекты, такие как перемычки или недостаточное количество припоя. Пневматическая машина для очистки трафаретов Y-750 обеспечивает эффективное, безопасное и надежное решение для очистки. Используя сжатый воздух вместо электричества, она исключает потенциальную опасность возгорания, обеспечивая при этом мощную очистку, которая восстанавливает трафареты до оптимального состояния для точной и стабильной печати.
https://www.kdocs.cn/l/cm7vKLTwpDGk

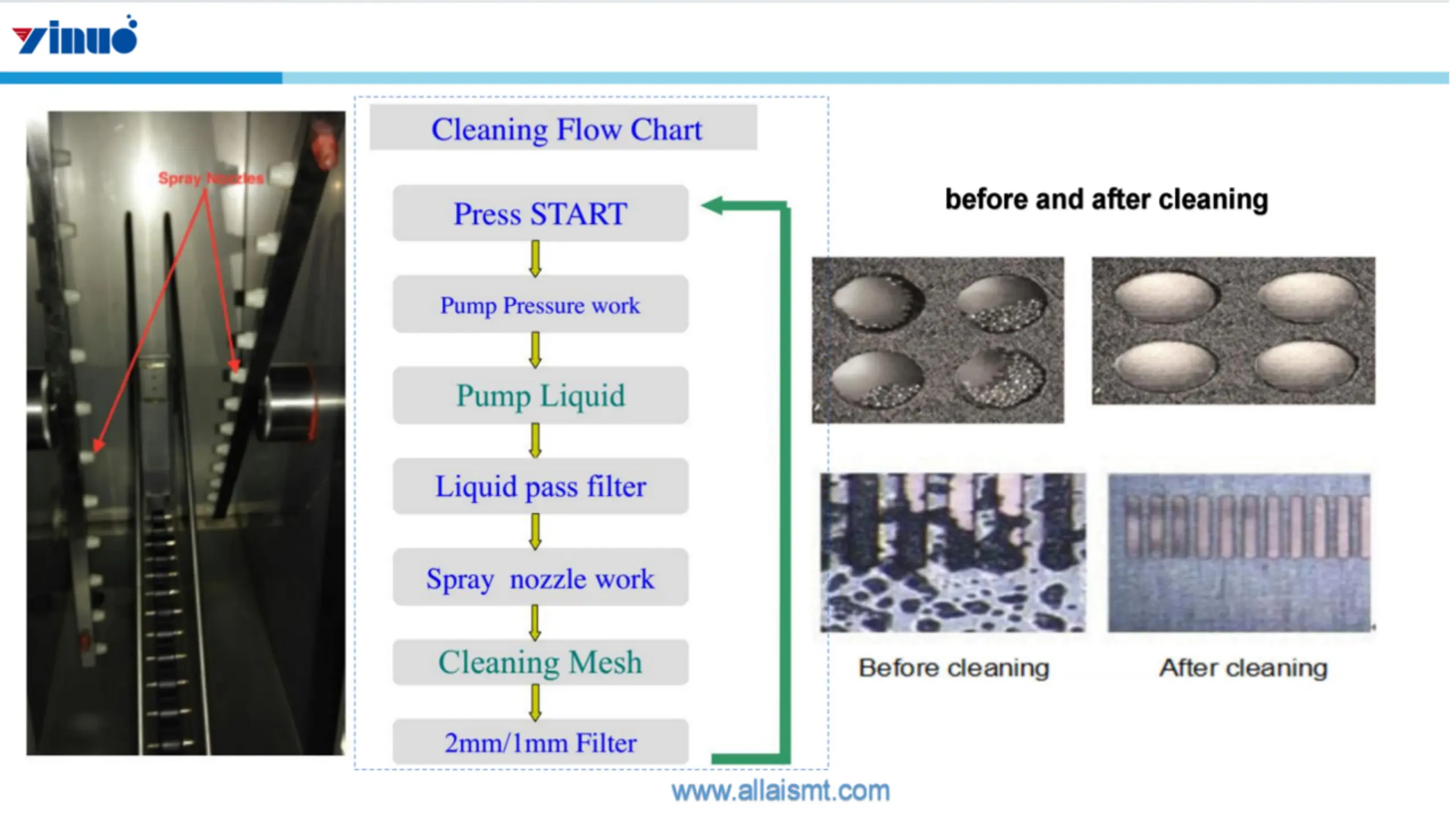

1. Принцип работы – Пневматический привод, циркуляция жидкости, распылительная очистка, система безопасности сушки.
Пневматический очиститель трафаретов Y-750 Используется сжатый воздух и замкнутая система циркуляции, сочетающая распыление и фильтрацию для безопасной и эффективной очистки трафаретов для поверхностного монтажа.
- Нажмите СТАРТ
Нажмите кнопку “СТАРТ”, чтобы активировать пневматическую систему. Машина начнет автоматический цикл и подготовится к очистке под давлением. - Работа насоса под давлением
Сжатый воздух приводит насос в действие, создавая стабильное рабочее давление, обеспечивающее достаточную силу для подачи жидкости и стабильное распыление. - Насос Жидкость
Пневматический насос перекачивает чистящую жидкость из накопительного резервуара в циркуляционную систему, обеспечивая непрерывную подачу жидкости для процесса очистки. - Фильтр жидкостного прохода
Чистящая жидкость проходит через многоступенчатые фильтры, удаляя частицы и остатки, защищая форсунки и обеспечивая эффективную очистку без засоров. - Работа распылительной форсунки
Форсунки высокого давления равномерно распыляют чистящую жидкость на поверхность трафарета, удаляя паяльную пасту и загрязнения со всех участков сетки. - Очистительная сетка
Жидкость и воздух под давлением эффективно очищают трафаретную сетку, обеспечивая тщательное удаление припоя и флюса без повреждения прецизионных отверстий. - Фильтр 2 мм / 1 мм
Отработанная жидкость проходит через фильтры с размером пор 2 мм или 1 мм, удаляя примеси, после чего возвращается в систему рециркуляции, образуя замкнутый цикл и являясь экологически чистой системой.
Принцип работы

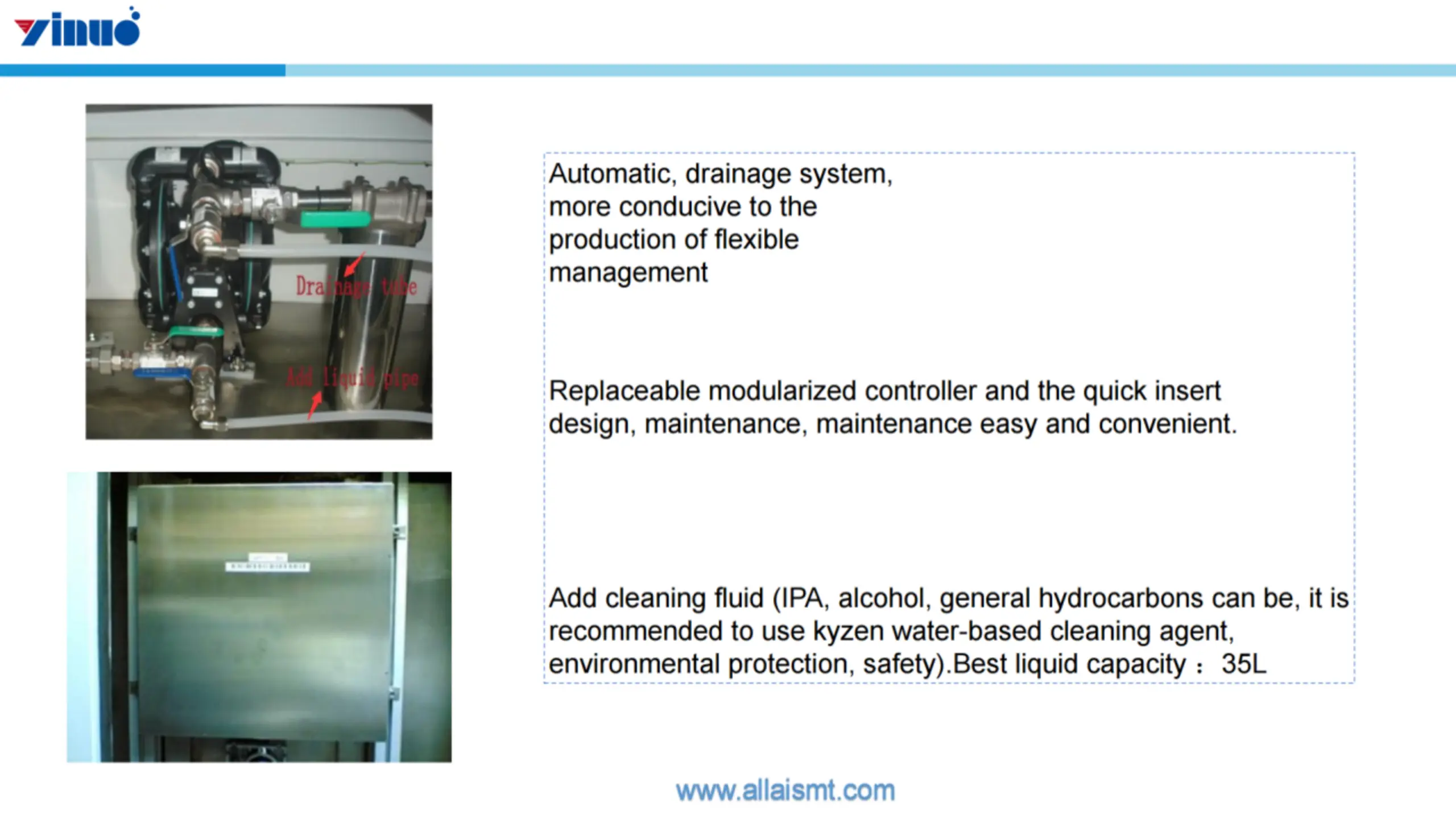

2. Технические преимущества
- Полностью пневматическая конструкция – безопасная и взрывозащищенная.
Пневматическая система, искробезопасная, подходит для использования в легковоспламеняющихся средах. - Высокая эффективность очистки и равномерные результаты.
Многофорсуночное распыление обеспечивает быструю, равномерную и тщательную очистку трафарета. - Система замкнутого цикла циркуляции – экономия энергии и растворителей.
Фильтрация с использованием рециркуляционных растворителей позволяет экономить растворители, снижать затраты и является экологически безопасной. - Простота в эксплуатации и низкие затраты на техническое обслуживание
Управление одним касанием, низкие требования к техническому обслуживанию, прочная конструкция из нержавеющей стали. - Экологически чистый и малошумный
Малошумная система вентиляции, минимальное испарение растворителя, экологичность. - Надежная работа и длительный срок службы
Конструкция промышленного класса обеспечивает стабильность и надежность в долгосрочной перспективе.
Технические преимущества

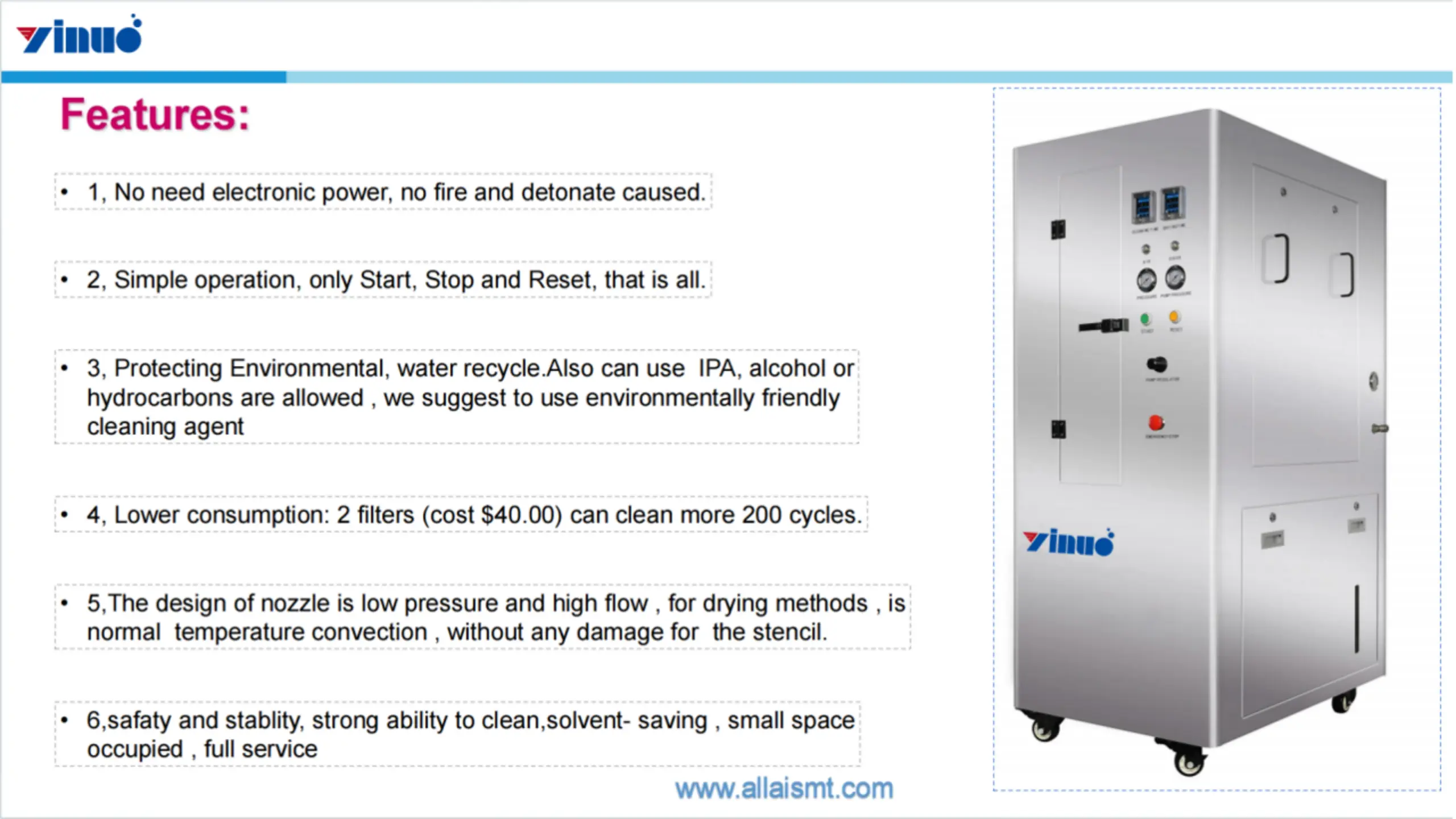

3.Характеристики продукта
- Не требует электронного питания, не вызывает возгорания и взрыва.
- Простое управление: только запуск, остановка и сброс, и всё.
- Защита окружающей среды, переработка воды. Также можно использовать изопропиловый спирт, спирт или углеводороды, мы рекомендуем использовать экологически чистое чистящее средство.
- Сниженное потребление энергии: 2 фильтра (стоимость $40.00) обеспечивают более 200 циклов очистки.
- Конструкция сопла рассчитана на низкое давление и высокий расход, что обеспечивает конвекцию при нормальной температуре для методов сушки, не повреждая трафарет.
- Безопасность и стабильность, высокая очищающая способность, экономия растворителей, компактные размеры, полный спектр услуг.
Характеристики продукта

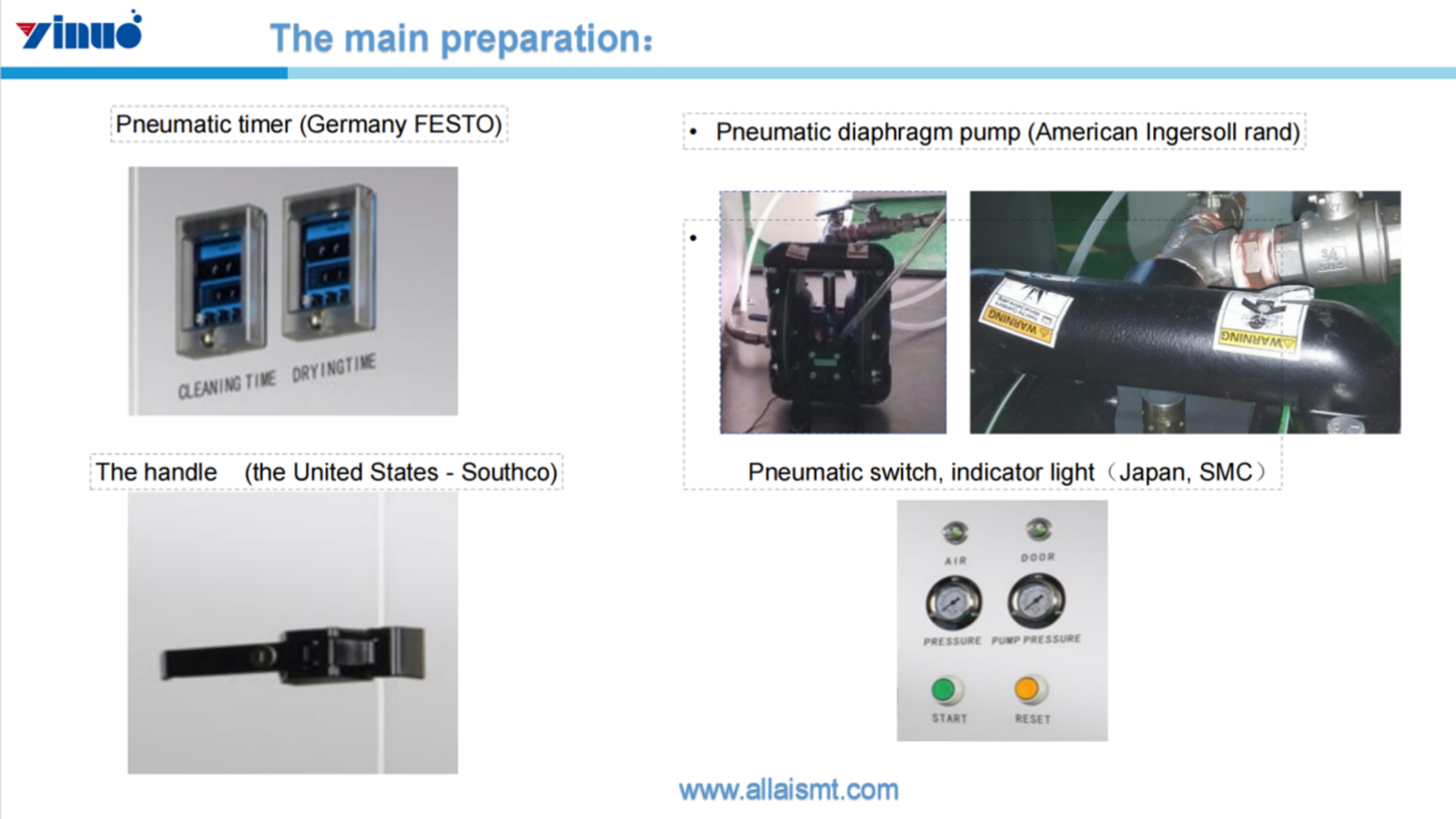

4. Основные компоненты
- Пневматический таймер от немецкой компании FESTO. обеспечение точного контроля продолжительности очистки и циклов воздушного потока.
- Пневматический диафрагменный насос от компании Ingersoll Rand (США) Обеспечивает стабильное давление и постоянную циркуляцию жидкости на протяжении всего процесса очистки.
- Идентификатор от Southco (США) Предлагает эргономичный дизайн и безопасную эксплуатацию, обеспечивая безопасность и удобство для пользователя.
- Пневматический переключатель и индикаторная лампа от японской компании SMC. гарантируют точную обратную связь от системы и плавное управление, что делает всю машину очень надежной и удобной в использовании.
Основные компоненты
Заключение
Благодаря сочетанию пневматического привода, циркуляции жидкости и распылительной очистки, пневматическая машина для очистки трафаретов обеспечивает эффективную, безопасную и экологически чистую очистку трафаретов. Ее замкнутая конструкция не только экономит растворители, но и поддерживает стабильное качество процесса, что делает ее незаменимым инструментом для современных линий SMT-производства.
