Автоматический станок для резки выводов Y-430AC — высокоэффективное решение для электронных компонентов.

В настоящее время заказчик вручную обрезает выводы компонентов на образцах печатных плат, что занимает много времени и чревато несоответствиями. Для повышения эффективности... Автоматический станок для резки свинца Y-430AC Предлагает автоматизированное решение. Оно обеспечивает точную обрезку выводов компонентов с регулируемыми настройками, сокращая ручной труд, сводя к минимуму ошибки и значительно ускоряя производственный процесс, что делает его идеальным для современной сборки электроники.

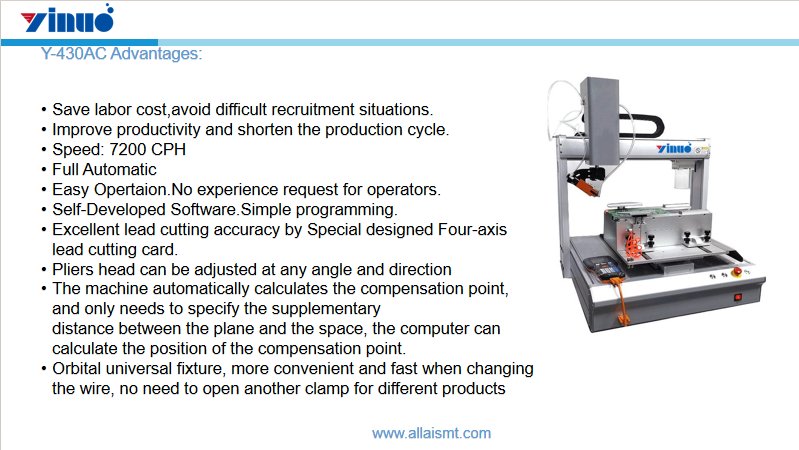

1. Преимущества Y-430AC

• Экономьте на затратах на рабочую силу и избегайте сложных ситуаций с наймом персонала:Модель Y-430AC значительно сокращает потребность в рабочей силе, исключая зависимость от квалифицированных операторов и помогая компаниям преодолеть проблемы с подбором персонала.
• Повышение производительности и сокращение производственного цикла:Благодаря полностью автоматизированному управлению и высокоскоростной обработке, станок ускоряет производство, эффективно сокращая общее время сборки.
• Скорость: 7200 об/мин. Полностью автоматический режим. Простое управление.Станок Y-430AC способен обрабатывать до 7200 деталей в час, обеспечивая быструю, надежную и полностью автоматизированную резку.
• Опыт работы для операторов не требуется:Операторы без предварительной подготовки могут эффективно управлять машиной, поскольку ее интуитивно понятный интерфейс упрощает каждый этап работы.
• Разработанное нами программное обеспечение с использованием простого программирования:Фирменное программное обеспечение обеспечивает простоту программирования и настройки, ускоряя установку и исключая сложные ручные вычисления.
• Исключительная точность резки свинца благодаря специально разработанной четырехкоординатной карте для резки свинца:Высокоточная четырехкоординатная резка обеспечивает точную обрезку каждого компонента, поддерживая неизменно высокое качество всех производственных партий.
• Регулируемая головка плоскогубцев, позволяющая устанавливать их под любым углом и в любом направлении:Режущая головка может свободно вращаться и наклоняться, обеспечивая максимальную гибкость при обработке деталей различной формы и ориентации.
• Автоматический расчет компенсационных баллов:Станок автоматически рассчитывает точку компенсации; операторам нужно лишь установить дополнительное расстояние между плоскостью и пространством.
• Универсальное орбитальное крепление для быстрой замены проводов:Универсальное крепление позволяет быстро и удобно регулировать длину провода без необходимости использования нескольких зажимов для разных изделий.

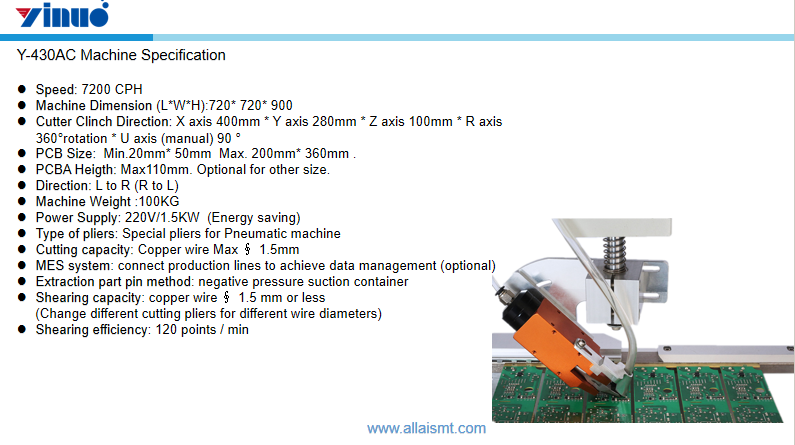

2. Технические характеристики оборудования

• Скорость: 7200 км/ч:Станок Y-430AC работает с максимальной скоростью 7200 компонентов в час, обеспечивая высокую производительность.
• Габариты машины (Д)WH): 720720900 мм:Компактные размеры станка составляют 720 х 720 х 900 миллиметров, что позволяет экономить ценное производственное пространство.
• Направление зажима режущего механизма:Режущий инструмент может перемещаться вдоль осей X, Y, Z, R и U, что позволяет выполнять точную многонаправленную обрезку.
• Размер печатной платы:Он поддерживает печатные платы размером от 20×50 мм до 200×360 мм, что обеспечивает универсальность применения.
• Высота печатной платы:Максимальная высота компонента составляет 110 мм, при этом доступны дополнительные конфигурации для плат больших размеров или нестандартных печатных плат.
• Направление: слева направо (справа налево):Для большей гибкости устройство может автоматически обрезать выводы компонентов слева направо или справа налево.
• Вес машины: 100 кг.Вес Y-430AC составляет 100 килограммов, что делает его легким, но при этом устойчивым, благодаря чему его легко устанавливать и перемещать при необходимости.
• Источник питания: 220 В/1,5 кВт (энергосберегающий):Станок работает от стандартной сети 220 В с потребляемой мощностью 1,5 кВт, обеспечивая энергоэффективную работу.
• Типы плоскогубцев:Для точной резки используются специальные пневматические плоскогубцы, которые можно менять в зависимости от диаметра проволоки.
• Производительность резки:Он способен перерезать медные провода максимальным диаметром 1,5 мм, что подходит для большинства электронных компонентов.
• Система MES (опционально):Дополнительная система MES позволяет интегрировать систему с производственными линиями, обеспечивая управление данными и мониторинг в режиме реального времени.
• Метод извлечения детали с помощью штифта:Сбор компонентов осуществляется с помощью контейнера с отрицательным давлением, что позволяет поддерживать чистоту и порядок на рабочем месте.
• Эффективность стрижки:Станок способен производить до 120 резов в минуту, обеспечивая высокую скорость, стабильность и точность резки.

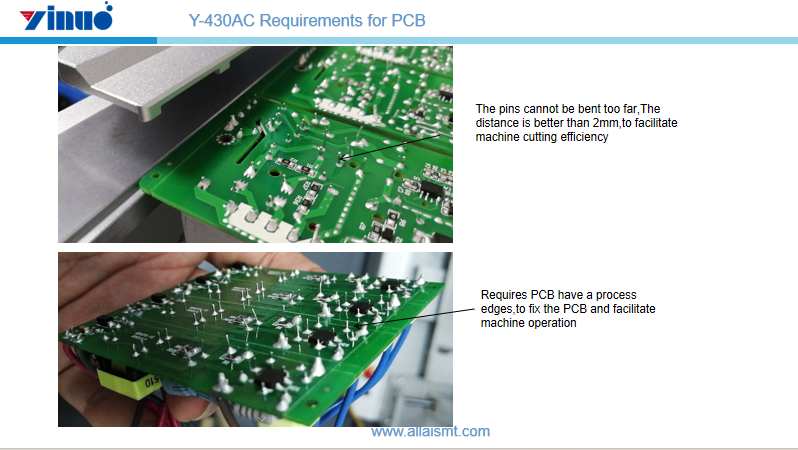

3.Y-430AC Требования к печатной плате

Для обеспечения оптимальной производительности резки контакты на печатной плате не следует чрезмерно изгибать, рекомендуемое расстояние между изогнутым концом и платой должно составлять не менее 2 мм. Соблюдение этого расстояния позволяет автоматическому станку для резки контактов Y-430AC эффективно работать без препятствий, снижая риск неточных резов или повреждения компонентов. Кроме того, важно, чтобы печатная плата имела технологические кромки или выемки для выравнивания. Эти кромки служат точками фиксации, помогая станку надежно удерживать и позиционировать плату во время работы. Надлежащее соблюдение этих требований повышает точность резки, минимизирует ошибки и обеспечивает плавное, высокоскоростное производство, делая весь процесс сборки более надежным и эффективным.

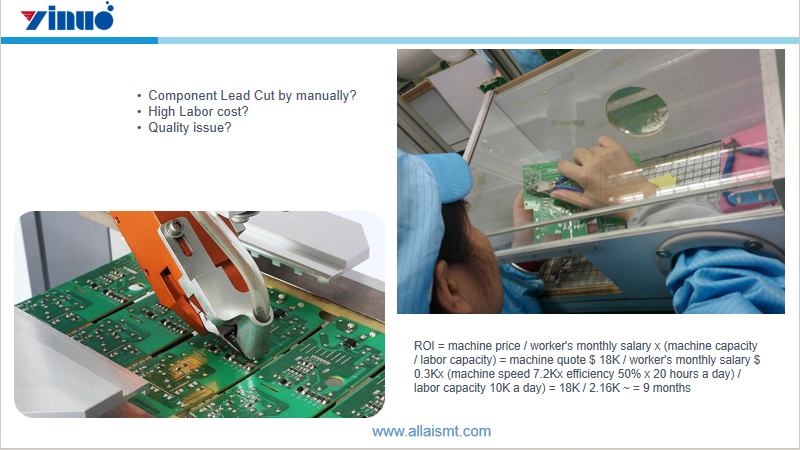

4. Высокоточная автоматизация

В сфере производства электроники ручная резка выводов компонентов долгое время сталкивалась с проблемами, связанными с неэффективностью процесса. Как показано на изображении, ручная резка выводов не только влечет за собой высокие трудозатраты, но и вызывает опасения по поводу непостоянного качества. Однако внедрение автоматизированных решений, таких как показанный прецизионный станок, революционизирует этот процесс.
Приведенное ниже изображение поможет понять ощутимые преимущества.

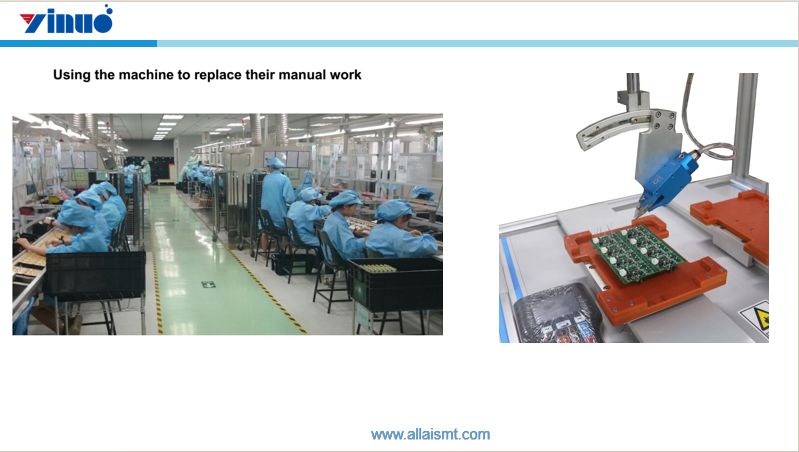

5. Интеллектуальное производство

В электронной промышленности переход от ручного труда к автоматизации знаменует собой значительный шаг вперед в повышении эффективности и качества. На изображении противопоставляется традиционная ручная сборка — трудоемкий, подверженный ошибкам и дорогостоящий процесс — автоматизированному оборудованию, выполняющему точные операции по сборке печатных плат. Автоматизация обеспечивает стабильную точность, сокращает время цикла и увеличивает производительность. Хотя она требует первоначальных инвестиций, она значительно снижает долгосрочные затраты на рабочую силу и доработки, одновременно повышая качество продукции. Эта трансформация представляет собой нечто большее, чем просто технологическую замену; это стратегический шаг к устойчивой производительности и конкурентоспособности в области, где точность, скорость и надежность определяют успех.

Однако для первоначального использования требуется тщательная калибровка, поскольку до полной оптимизации могут возникать неполные вырезы контактов. Правильная отладка и программирование необходимы для обеспечения точной резки и стабильной работы. Благодаря тонкой настройке системы производители могут минимизировать ошибки, возникающие при ручной обработке, сократить объем доработок и повысить эффективность производства. Хотя автоматизация дает значительные преимущества, крайне важно понимать необходимость ранней настройки. При правильной настройке и калибровке эти станки могут обеспечивать стабильные, высококачественные результаты и долгосрочное повышение производительности на современных линиях сборки печатных плат.

Заключение

Автоматический станок для резки выводов Y-430AC представляет собой значительный шаг вперед в производстве электроники, сочетая автоматизацию, точность и эффективность. Разработанный для замены традиционной ручной резки выводов, он снижает трудозатраты, повышает точность резки и обеспечивает стабильное качество. Благодаря таким функциям, как многоосевое управление, собственное программное обеспечение и простота эксплуатации, он обеспечивает гибкость при работе с печатными платами различных размеров и компоновок. Правильная калибровка и настройка необходимы для достижения оптимальных результатов, обеспечивая стабильную, высокоскоростную и надежную работу. Y-430AC — идеальное решение для современных высокоэффективных производственных линий.
