소개

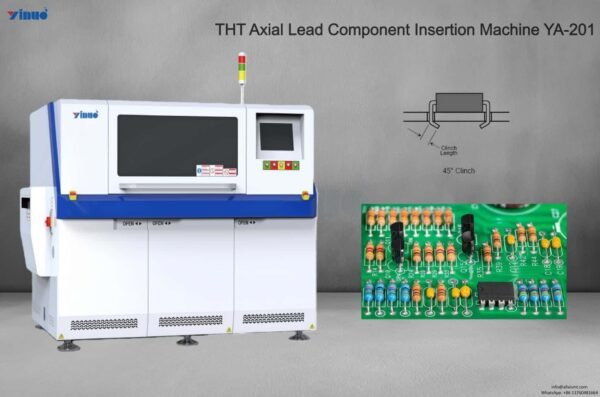

그만큼 THT 축방향 리드 부품 삽입기 YA-201 YA-201은 스루홀 PCB 조립의 효율성과 정확성을 향상시키도록 설계된 전문가급 자동화 솔루션입니다. 최신 전자 제품 제조 환경에 맞춰 설계된 YA-201은 저항, 콘덴서, 다이오드와 같은 축 방향 리드 부품을 정밀하게 삽입하여 일관된 위치를 보장하고 조립 오류 발생 위험을 줄입니다.
첨단 급지, 정렬 및 위치 지정 시스템을 갖춘 이 제품은 THT 축방향 리드 부품 삽입기 YA-201 정확한 부품 배치와 제어된 삽입 깊이를 보장하여 PCB의 무결성을 유지하고 잠재적인 손상을 최소화합니다. 자동화된 작동으로 소량 생산부터 대량 생산까지 모두 지원하므로 다양한 THT 조립 라인, 수리 센터 및 연구 개발 연구소에 이상적입니다.
THT 축방향 리드 부품 삽입기 YA-201은 컴팩트하고 인체공학적인 디자인으로 제작되어 과도한 작업 공간을 차지하지 않고 생산 워크플로우에 원활하게 통합될 수 있습니다. 견고한 기계 구조는 안정적이고 진동 없는 작동, 장기적인 내구성 및 낮은 유지보수 요구 사항을 보장합니다.
~와 함께 THT 축방향 리드 부품 삽입기 YA-201, 제조업체는 이 장비를 통해 조립 주기를 단축하고 생산량을 늘리며 스루홀 PCB 조립에서 안정적인 품질을 확보할 수 있습니다. 정밀성, 효율성, 사용자 친화적인 작동 방식의 조합으로 이 장비는 현대 자동화 THT 전자 제품 제조에 필수적인 도구입니다.
주요 특징
-
자동 고속 삽입 – 축 방향 리드 부품의 빠르고 효율적인 배치를 제공하여 다품종 대량 PCB 조립의 처리량을 최적화합니다.
-
정밀 정렬 기술 – 통합 센서와 안내 메커니즘은 부품의 정확한 위치 지정을 보장하여 정렬 불량을 최소화하고 납땜 품질을 향상시킵니다.
-
유연한 부품 처리 - 다양한 축 방향 리드 직경 및 길이와 호환되어 다양한 PCB 레이아웃 및 생산 요구 사항을 충족합니다.
-
공간 효율적인 데스크탑 디자인 - 컴팩트하고 인체공학적인 구조로 접근성이나 작동 편의성을 저해하지 않고도 제한된 공간에 설치할 수 있습니다.
-
견고한 산업용 구조 내구성이 뛰어난 소재와 안정적인 기계 부품으로 설계되어 장기간 생산 주기 동안 일관되고 진동 없는 성능을 제공합니다.
-
직관적인 작동 및 모니터링 사용자 친화적인 인터페이스를 통해 손쉬운 설정, 프로그램 조정 및 실시간 모니터링이 가능하여 작업자 오류를 줄이고 작업 흐름 효율성을 향상시킵니다.
명세서
| 모델 | YA-101 | YA-201 |
| 부품 공급기 입력 | 10개 (옵션: 30, 40, 50, 100개) | 20개 (옵션: 30, 40, 50, 100개) |
| 삽입 속도 | 시간당 25000회, 최대 0.12초/포인트 (0.14초, 0.16초, 0.18초/포인트로 변경 가능) | |
| 삽입 범위 | 구성품: 5~22mm, 점퍼：5~26mm | |
| 삽입 회복 | 자동 복구 | |
| 삽입 방향 | 0~360° 방향으로 1°씩 회전 | |
| 삽입 정밀도 | 0.05mm | |
| PCB 크기 | 50*50~380*380mm | |
| 삽입 부위 | 50*50~370*370mm | |
| PCB 고정 | 핀+클램프 | |
| 운송 높이 | 900±20mm | |
| 운송 시간 | 3-4초 | |
| 전원 공급 장치 | 1P, 220AC±10%, 50/60Hz | |
| 차원 | 길이 2080mm * 너비 1750mm * 높이 1600mm | |
| 급수소 크기: | 10피더: 1360*1000*1460mm, 20피더: 1860*1000*1460mm, 30피더: 2360*1000*1460mm | |
| 무게 | 1300kg | |
