Introducción
El Alimentador para condensadores electrolíticos de gran tamaño Es un módulo periférico indispensable en las modernas células de producción de electrónica 3C, diseñado para proporcionar un flujo constante de suministro de material a las máquinas de inserción. Su misión principal es específica y trascendental: garantizar que el cabezal de colocación pueda recoger y montar de forma continua y precisa condensadores electrolíticos de aluminio de gran tamaño sin interrupciones, eliminando los fallos de alimentación que alteran la cadencia y los casos de falta de material que, tradicionalmente, comprometen el rendimiento de los PCBA de gran volumen.
En el núcleo de su ecuación de rendimiento se encuentra un mecanismo de alimentación estabilizado con precisión que se sincroniza a la perfección con el ritmo de los sistemas de inserción modernos. La precisión posicional repetible y un flujo constante de componentes se mantienen incluso bajo las rigurosas exigencias de rendimiento típicas de las líneas de montaje de fuentes de alimentación y dispositivos electrónicos, lo que convierte lo que a menudo es un eslabón frágil de la cadena de producción en una etapa de fabricación fiable y repetible. Esta continuidad amplía directamente la precisión de colocación al tiempo que reduce el tiempo de ciclo por placa, ventajas que se acumulan de forma apreciable a lo largo de ciclos de producción prolongados.
Sin embargo, un rendimiento estable no es fruto de la casualidad en ingeniería, sino el resultado de unas prácticas de mantenimiento disciplinadas. La verificación rutinaria de la firmeza de la fijación entre el alimentador y la máquina de inserción, la limpieza programada del polvo y los residuos de los raíles y las superficies de contacto, y la supervisión continua de la calidad del material entrante conforman, en conjunto, la tríada operativa que permite que el alimentador funcione a pleno rendimiento. Los técnicos que incorporan estas prácticas a su rutina alargan el tiempo medio entre fallos, garantizan la precisión de la colocación y mejoran la calidad general del producto a lo largo de toda la vida útil del equipo.

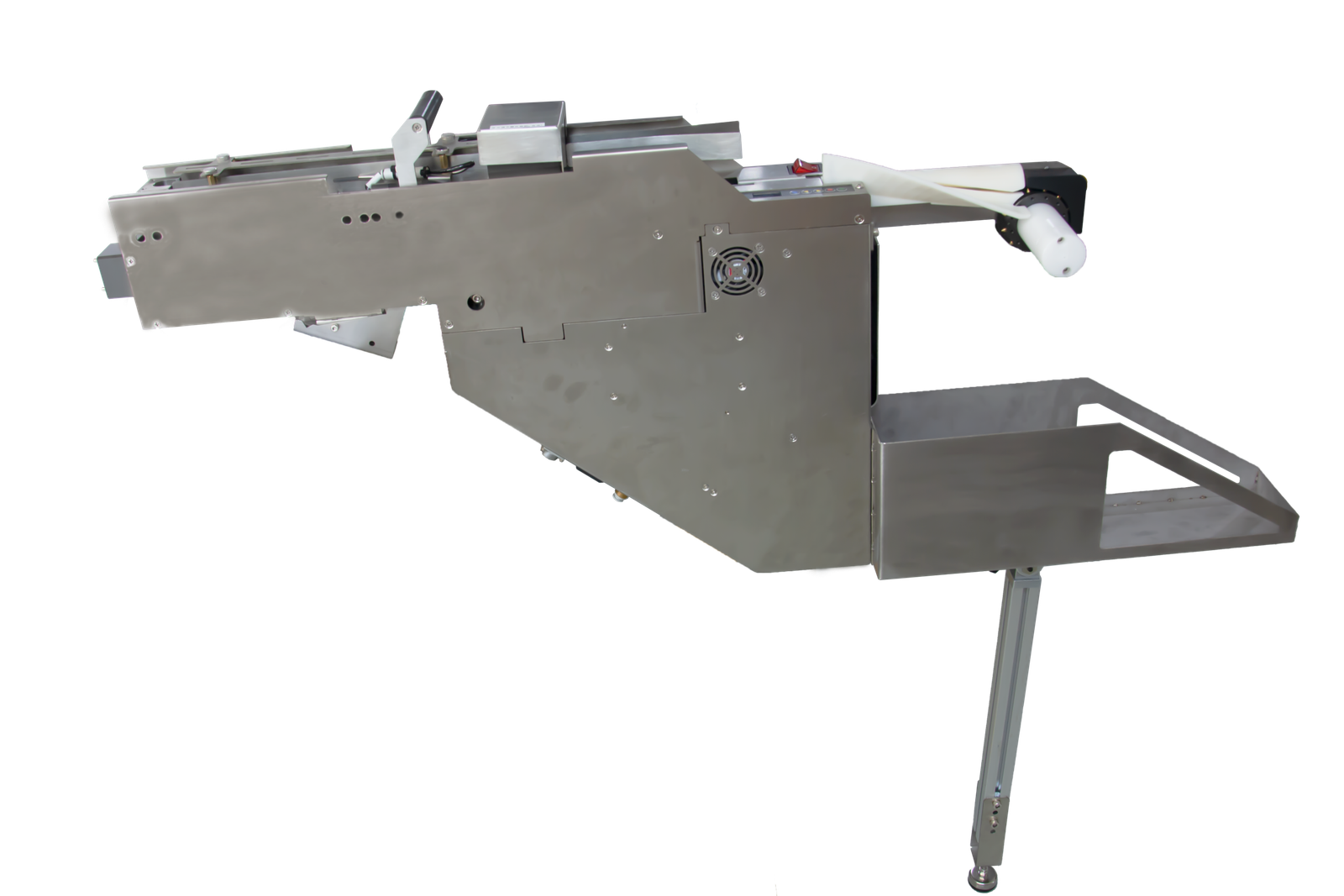

Alimentador para condensadores electrolíticos de gran tamaño
Mantener la corriente viva: cómo el alimentador de condensadores electrolíticos de gran tamaño alimenta las líneas de inserción 3C
En el corazón de cada célula de inserción de orificios pasantes de una fábrica de electrónica 3C se encuentra un único requisito fundamental: que los condensadores electrolíticos de gran tamaño lleguen a la máquina de inserción en un flujo constante y correctamente orientado. El alimentador de condensadores electrolíticos de gran tamaño existe precisamente para satisfacer ese requisito. Al estabilizar el suministro de material en su origen, el equipo garantiza que las máquinas de inserción puedan recibir y montar los condensadores de forma continua y precisa, sin las pausas ni los errores que, de otro modo, mermarían la eficiencia de la producción y comprometerían la precisión del montaje. En entornos de fábricas 3C, donde cada microparada conlleva un coste cuantificable, esta estabilidad es la contribución más destacada del alimentador.
Más allá de su función principal, el alimentador amplía su valor gracias a un minucioso diseño de compatibilidad. Las diferentes especificaciones de las máquinas de inserción se abordan mediante variantes del alimentador diseñadas específicamente para cada fin, mientras que los distintos modelos dentro de la misma familia de alimentadores suelen ser intercambiables entre plataformas de inserción compatibles —una decisión de diseño que amplía significativamente el ámbito de aplicación del equipo en diversas líneas de producción—. A esta flexibilidad de la plataforma se suma la adaptación del alimentador a múltiples tipos de embalaje: en tira, tubular, en bandeja y a granel. Esta amplitud permite que el equipo se adapte a escenarios de producción que abarcan toda la gama de necesidades de manipulación de condensadores de gran tamaño, especialmente en la fabricación de fuentes de alimentación y equipos electrónicos.
Para mantener este nivel de rendimiento, es esencial realizar inspecciones periódicas. Comprobar que el alimentador permanezca firmemente instalado en la máquina de inserción evita que se afloje durante el funcionamiento; la limpieza regular del polvo y las impurezas mantiene el mecanismo de alimentación funcionando sin problemas; y las comprobaciones continuas de la cantidad y la calidad del material suministrado evitan interrupciones en la producción causadas por materias primas de calidad inferior. En conjunto, estas prácticas de mantenimiento garantizan que el alimentador de condensadores electrolíticos de gran tamaño funcione a pleno rendimiento, manteniendo tanto la eficiencia de la producción como la calidad del producto final.

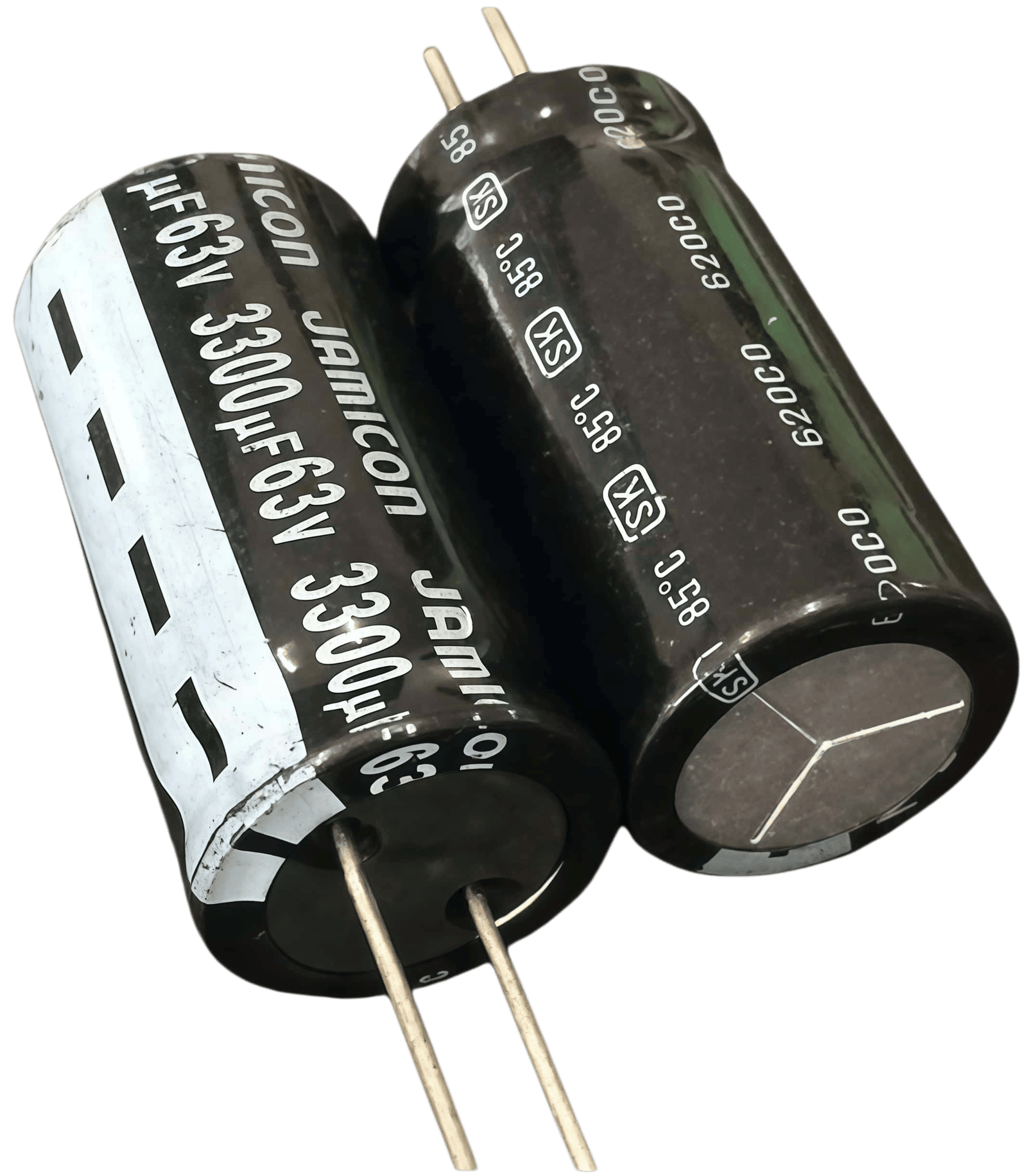

Condensador de gran capacidad
Presupuesto
| Modelo | YN-R2304 | Observaciones |
| Dimensiones (largo × ancho × alto) | 1152 mm × 122,5 mm × 900 ± 40 mm | Consulte el esquema de dimensiones para obtener más detalles. |
| Peso | 20 kg | |
| Tensión de funcionamiento | 220 V CA | |
| Requisitos relativos a la fuente de gas | 0,5 MPa | |
| Potencia máxima | 400 W | Vibración directa 330 W |
| Feed Speed | 1,5 s/unidad | |
| Método de accionamiento | Eléctrico | Cinta transportadora para la eliminación de residuos asistida por soplado |
| Panel de operaciones | Pantalla TFT en color de 0,96″ Resolución: 80 × 160 píxeles |
|
| Error en la longitud del pie de corte de material | ±0,1 mm | |
| Distancia entre los orificios de la cinta aplicable | 12,7 mm/15 mm | Para modificar la distancia entre los orificios es necesario sustituir los accesorios. |

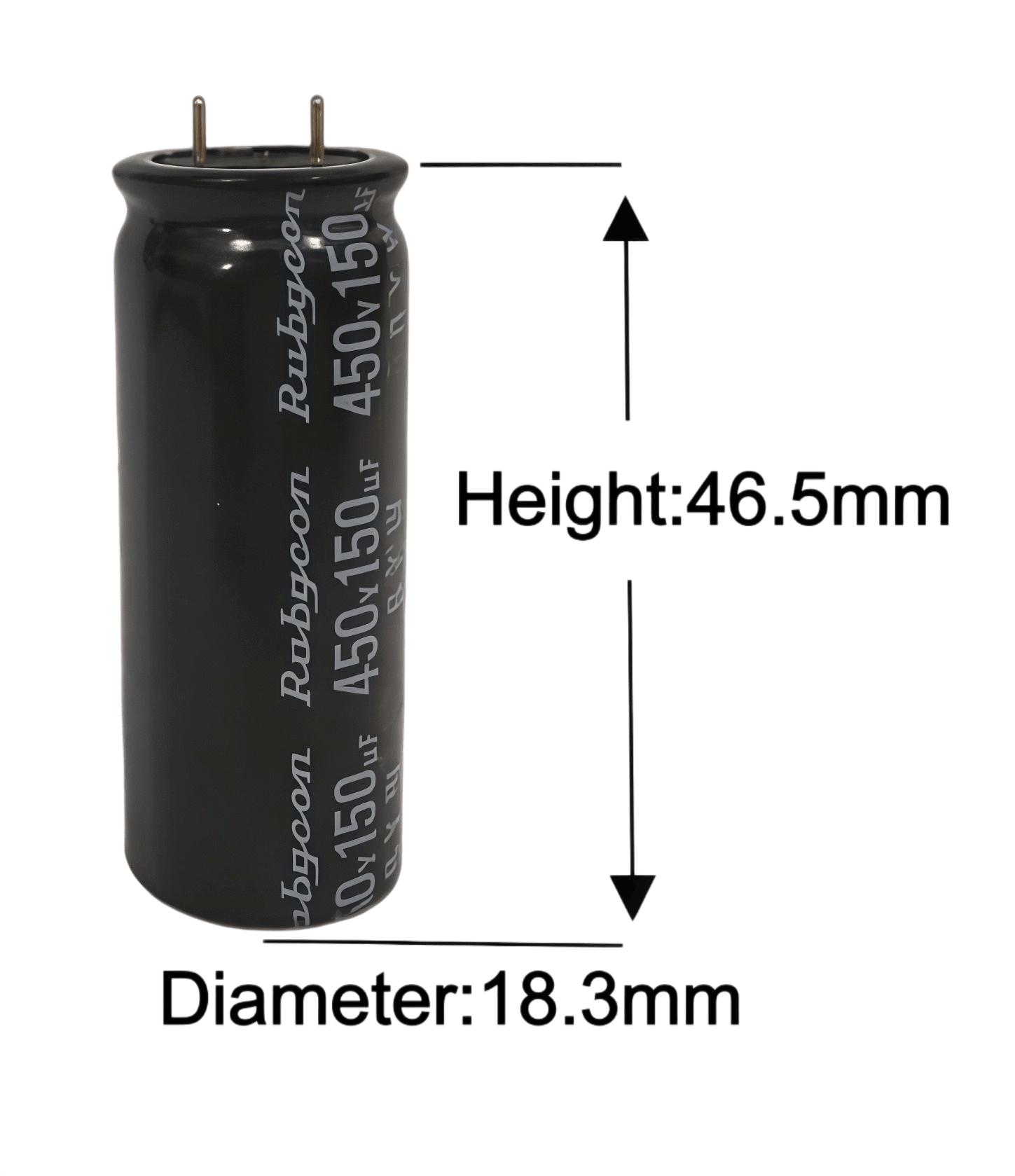

| Altura del cuerpo del material aplicable | ≤47 mm | |
| Diámetro del pasador del material aplicable | ≤0,8 mm | |
| Distancia entre pines | ≤30 mm | |
| Función de corte de cinta sobrante | Por defecto, hay | |
| Número de veces que se utiliza la cuchilla de corte | ≥ 1 millón |
Condensador de gran capacidad
