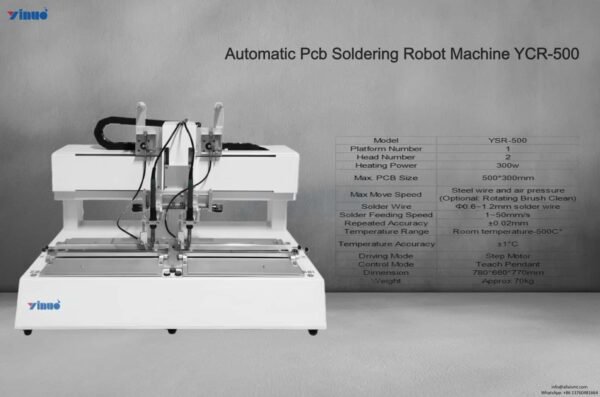

Máquina robot de soldadura de PCB automática YCR-500
Descripción: El Máquina robot de soldadura automática de PCB YCR-500 Está diseñada para la soldadura de alta precisión y totalmente automatizada en líneas de producción SMT modernas. Con control de movimiento avanzado y alineación integrada guiada por visión, garantiza la formación precisa de uniones de soldadura en componentes de paso fino y diseños complejos de PCBA. La máquina minimiza la intervención manual, reduce el error humano y mejora el rendimiento, lo que la hace ideal para electrónica de alta densidad, módulos automotrices y ensamblajes de dispositivos de consumo. Sus algoritmos de soldadura inteligentes garantizan una calidad constante y un mayor rendimiento de producción. Cantidad mínima de pedido: 1 unidad. Plazo de entrega: 15 días.
Cantidad mínima de pedido: 1 unidad
Plazo de entrega: 15 días
Introducción
El Máquina robot de soldadura automática de PCB YCR-500 Es una solución de vanguardia diseñada para la soldadura de precisión en entornos de producción SMT modernos. Diseñada con sistemas avanzados de control de movimiento y alineación guiada por visión integrada, la YCR-500 garantiza la formación precisa de uniones de soldadura, perfiles térmicos uniformes y un rendimiento fiable en una amplia gama de tipos de PCBA. Su proceso automatizado sin contacto reduce la tensión mecánica y minimiza el riesgo de daños en los componentes, ofreciendo resultados de alta calidad para ensamblajes de placas complejos.
Equipado con algoritmos de soldadura adaptativos inteligentes, el Máquina robot de soldadura automática de PCB YCR-500 Puede ajustar automáticamente parámetros como la temperatura, el flujo de soldadura y la velocidad de movimiento según el tipo de componente, la densidad de la placa y la complejidad del diseño. El sistema asistido por visión permite el reconocimiento automático de componentes y la compensación dinámica de trayectoria, lo que garantiza una soldadura precisa incluso en PCB de paso fino y alta densidad. Este nivel de automatización mejora la repetibilidad y reduce significativamente los defectos de producción.
La máquina robot de soldadura YCR-500 ofrece un flujo de trabajo totalmente automatizado que incluye la carga, soldadura y descarga de placas, lo que reduce el trabajo manual y optimiza la eficiencia de la producción. Los operadores pueden aprovechar la interfaz intuitiva para la gestión de recetas, la monitorización en tiempo real y el diagnóstico de fallos, garantizando así la trazabilidad y un control preciso del proceso de soldadura.
Diseñado para diversos materiales de PCB, incluidas placas rígidas, flexibles e híbridas, el Máquina robot de soldadura automática de PCB YCR-500 Es ideal para industrias como electrónica de consumo, módulos automotrices, telecomunicaciones y dispositivos IoT. Su preciso control de movimiento y gestión de temperatura garantizan una calidad de soldadura constante, minimizan las repeticiones y mejoran el rendimiento.
Con una combinación de automatización, precisión y confiabilidad, el Máquina robot de soldadura automática de PCB YCR-500 Proporciona una solución integral para los fabricantes que buscan mejorar la eficiencia de la línea SMT, lograr resultados de soldadura de alta calidad y mantener estándares de producción competitivos en la fabricación de productos electrónicos avanzados.
Características principales
- Control de soldadura de alta precisión
La máquina robot de soldadura YCR-500 utiliza sistemas avanzados de control de movimiento y regulación de temperatura para obtener uniones de soldadura precisas y uniformes. Su precisión garantiza una calidad de soldadura consistente para componentes de paso fino, PCB de alta densidad y ensambles de placas complejos, minimizando los defectos y mejorando la fiabilidad. - Alineación de componentes guiada por visión
Equipada con un sistema de visión integrado, la máquina detecta automáticamente la posición de los componentes, compensa las desviaciones de la placa y ajusta dinámicamente las rutas de soldadura. Esto garantiza una precisión repetible y reduce los errores de alineación en PCBA multicapa y de materiales mixtos. - Flujo de trabajo totalmente automatizado
El robot de soldadura YCR-500, que permite la carga, soldadura y descarga automatizadas, reduce la intervención manual, optimiza la eficiencia de la producción y permite operaciones continuas en varios turnos. Este flujo de trabajo continuo mejora el rendimiento y minimiza los errores humanos en la fabricación de gran volumen. - Algoritmos de soldadura adaptativa
El software inteligente ajusta parámetros de soldadura como la temperatura, el flujo de soldadura y la velocidad de movimiento según el tipo de placa y la densidad de componentes. Esta adaptabilidad garantiza una calidad óptima de la unión, protege los componentes sensibles y reduce la frecuencia de retrabajo. - Amplia compatibilidad de PCB y componentes
La máquina robot de soldadura YCR-250A maneja PCB rígidas, flexibles e híbridas, y admite una amplia gama de tipos y tamaños de componentes. Su versatilidad la hace ideal para aplicaciones de electrónica de consumo, módulos automotrices, telecomunicaciones e IoT. - Monitoreo en tiempo real y gestión de procesos
El software avanzado de control de procesos proporciona monitorización en tiempo real, detección de fallos y gestión de recetas. Los operadores pueden supervisar el rendimiento de la producción, optimizar los parámetros de soldadura y mantener la trazabilidad, garantizando una calidad constante y una gestión eficiente de la línea.
Presupuesto
| Modelo | YSR-300 | YSR-500 | YSR-250A | YSR-250B |
| Número de plataforma | 1 | 1 | 2 | 2 |
| Número de cabeza | 1 | 2 | 1 | 2 |
| Potencia de calefacción | 150 vatios | 300 vatios | 150 vatios | 300 vatios |
| Tamaño máximo de PCB | 300*300 mm | 500*300 mm | 250*250 mm | 250*250 mm |
| para cada plataforma | para cada plataforma | |||
| Velocidad máxima de movimiento | Alambre de acero y presión de aire. (Opcional: Limpieza con cepillo giratorio) |
Alambre de acero y presión de aire. (Opcional: Limpieza con cepillo giratorio) |
Alambre de acero y presión de aire. (Opcional: Limpieza con cepillo giratorio) |
Alambre de acero y presión de aire. (Opcional: Limpieza con cepillo giratorio) |
| Alambre de soldadura | Alambre de soldadura de Φ0,6~1,2 mm | Alambre de soldadura de Φ0,6~1,2 mm | Alambre de soldadura de Φ0,6~1,2 mm | Alambre de soldadura de Φ0,6~1,2 mm |
| Velocidad de alimentación de soldadura | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s |
| Precisión repetida | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Rango de temperatura | Temperatura ambiente-500C° | Temperatura ambiente-500C° | Temperatura ambiente-500C° | Temperatura ambiente-500C° |
| Precisión de la temperatura | ±1 °C | ±1 °C | ±1 °C | ±1 °C |
| Modo de conducción | Motor paso a paso | Motor paso a paso | Motor paso a paso | Motor paso a paso |
| Modo de control | Colgante de enseñanza | Colgante de enseñanza | Colgante de enseñanza | Colgante de enseñanza |
| Dimensión | 750*650*880 mm | 780*660*770 mm | 930*650*880 mm | 1280*750*950 mm |
| Peso | Aproximadamente 65 kg | Aproximadamente 70 kg | Aproximadamente 80 kg | Aproximadamente 85 kg |
https://www.youtube.com/@allaismt
Para obtener más información sobre la máquina robot de soldadura de PCB automática YCR-250B, envíe un correo electrónico a
Responderemos a su consulta a la brevedad y le proporcionaremos información detallada sobre nuestros productos y servicios.
