Herkömmliche Magazinlader und -entlader waren stark auf manuelle Einstellungen und mechanische Schalter angewiesen, was die Effizienz einschränkte und häufige Wartung erforderte. Ihre Bauweise war oft sperrig und bot wenig Flexibilität bei der Verarbeitung unterschiedlicher Leiterplattengrößen. Moderne Magazinlader und -entlader hingegen integrieren intelligente Steuerungssysteme, Touchscreen-Oberflächen und eine automatische Höhenverstellung für einen präzisen und schnellen Betrieb. Diese Magazinmaschinen zeichnen sich durch kompakte Bauweise, robuste Materialien und Kompatibilität mit verschiedenen SMT-Linien aus. Diese Entwicklung verbessert nicht nur die Produktionseffizienz und -stabilität, sondern reduziert auch den Arbeitsaufwand und die Ausfallzeiten in der Elektronikfertigung deutlich.
Der Vergleich zwischen traditionellen und modernen Magazinmaschinen:
| Vergleichsdimension | Traditionelle Magazinmaschinen | Moderne Magazinmaschinen |
|---|---|---|
| Stromquelle | Manuelle Kraft (Handdruck, Hebelwirkung) | Elektrisch (Batterien) oder pneumatisch (Luft) |
| Betriebsgeschwindigkeit | Langsam, abhängig von der Handgeschwindigkeit des Benutzers | Schnell, automatisch/halbautomatisch |
| Benutzeraufwand | Hohe Belastung, neigt bei starker Beanspruchung zu Ermüdung der Hand. | Geringe, minimale körperliche Belastung |
| Kosten | Günstig, erschwinglich für den Grundbedarf | Hoch, dank fortschrittlicher Komponenten |
| Wartungsbedarf | Einfach, leicht zu reinigen und manuell zu reparieren | Komplex, erfordert professionelle Wartung |
| Portabilität | Leicht und kompakt, einfach zu transportieren | Sperriger (mit Netzteilen), weniger portabel |

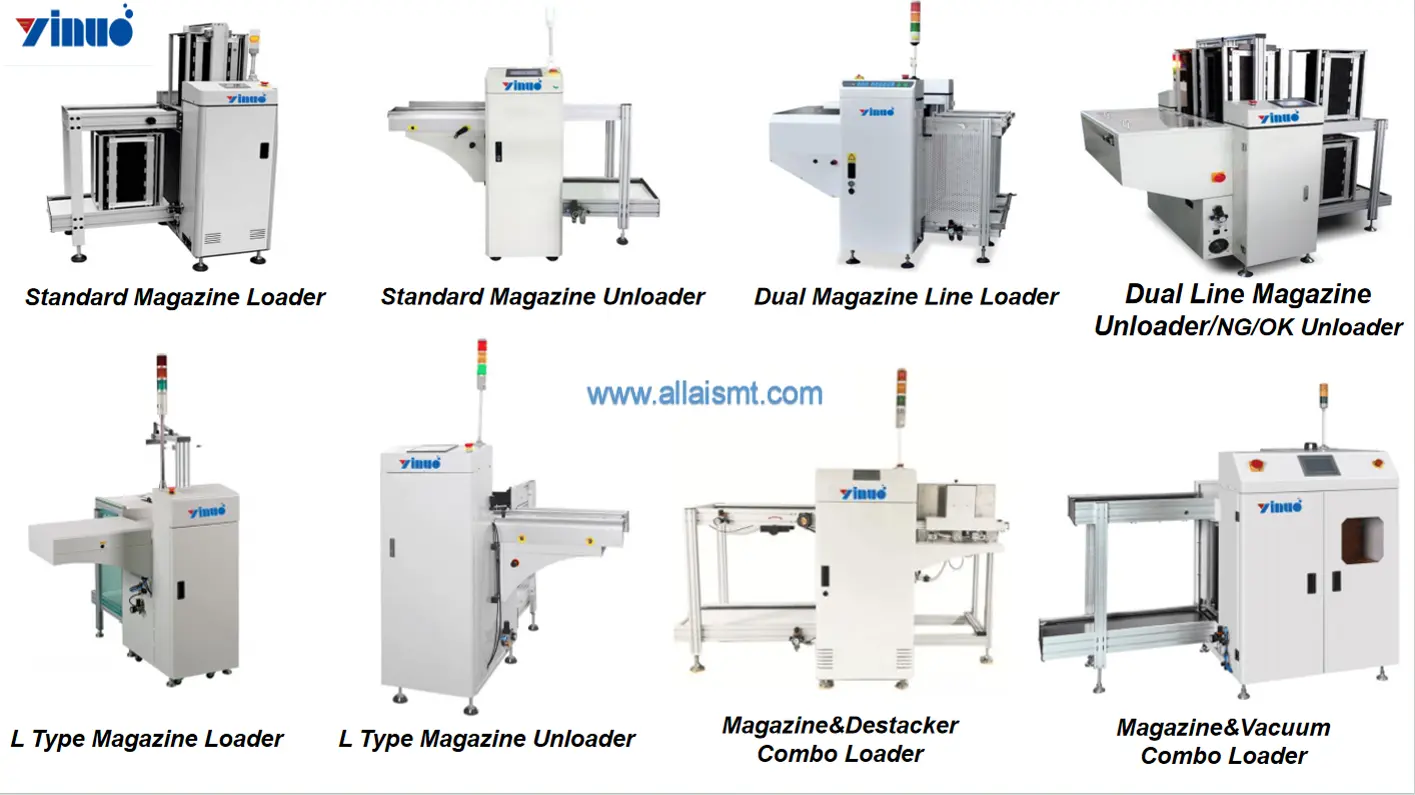

Als Nächstes werden sechs Arten von moderne Be- und Entlader：
-
Standard-Magazinlader
Der Standard-Magazinlader ist eine zuverlässige und effiziente Lösung zum Bestücken von Produktionslinien mit Leiterplatten. Er zeichnet sich durch eine robuste und stabile Konstruktion sowie ein benutzerfreundliches LED-Folienbedienfeld mit Soft-Touch-Funktion aus. Pneumatische Klemmen gewährleisten eine präzise Magazinausrichtung, während ein geregelter pneumatischer Schieber für erhöhte Genauigkeit und Sicherheit sorgt. Dank hohem Durchsatz und kurzen Rüstzeiten optimiert er die Effizienz der SMT-Fertigung. Die SMEMA-Kompatibilität garantiert die nahtlose Integration in bestehende Anlagen. Erhältlich in verschiedenen Modellen (SLD250–SLD460), unterstützt er diverse Leiterplatten- und Rackgrößen und erfüllt so unterschiedlichste Fertigungsanforderungen.
-
Standard-Magazinentlader
Der Standard-Magazinentlader ist für die effiziente Entnahme von Leiterplatten aus Produktionslinien konzipiert. Er zeichnet sich durch eine robuste und stabile Konstruktion sowie ein benutzerfreundliches LED-Folienbedienfeld mit Soft-Touch-Bedienung aus. Das Gerät verfügt über obere und untere Plattformen, die einen schnellen Tankwechsel in ca. 30 Sekunden ermöglichen. Dank einstellbarer Schieberpositionen und reguliertem pneumatischem Druck gewährleistet er eine präzise und reibungslose Leiterplattenhandhabung. Er ist für 110 V oder 220 V geeignet, unterstützt Standardmagazine und ist vollständig SMEMA-kompatibel, wodurch er sich ideal für automatisierte SMT-Produktionsumgebungen eignet.
-
Doppelmagazin-Leitungslader
Der Doppelmagazin-Linienlader ist für zweispurige SMT-Fertigungslinien konzipiert und lädt Leiterplatten automatisch aus Magazinen auf nachgelagerte Förderbänder. Er verfügt über ein benutzerfreundliches LED-Folienbedienfeld mit Soft-Touch-Funktion und eine SPS-Programmsteuerung für präzise Automatisierung. Das System umfasst einen kugelgewindegetriebenen Shuttle-Förderer für genaue Positionierung und eine pneumatische Klemmung für stabile Ausrichtung. Dank einstellbarer Schieberpositionierung und geregeltem Luftdruck gewährleistet er eine reibungslose und effiziente Leiterplattenhandhabung. Kompakt, zuverlässig und SMEMA-kompatibel bietet er eine flexible Lösung für moderne Elektronikfertigungsumgebungen.
-
Doppelrohr-Magazinentlader/NG/OK-Entlader
-
Magazinlader vom Typ L
Der Magazinlader vom Typ L gehört zur Serie der Leiterplatten-Handling-Systeme und ist für das Beladen von Leiterplatten konzipiert. Er eignet sich ideal für kleinere Werkstätten und zeichnet sich durch eine robuste Bauweise, ein benutzerfreundliches LED-Folienbedienfeld mit Soft-Touch-Funktion, pneumatische Klemmen zur Ausrichtung und einen geregelten pneumatischen Anpressdruck aus. Dank seines hohen Durchsatzes und der schnellen Umrüstzeiten ist er SMEMA-kompatibel. Modelle wie YLF250, YLF330 und YLF390 unterscheiden sich in Abmessungen, Leiterplattengröße, Gewicht und Rackgröße, um unterschiedlichen Produktionsanforderungen gerecht zu werden.
-
Magazinentlader vom Typ L
Der Magazinentlader vom Typ L ist Teil der Leiterplattenhandhabungssysteme und dient zum Beladen von Leiterplatten. Er eignet sich dank seiner robusten Bauweise, des benutzerfreundlichen LED-Folienbedienfelds mit Soft-Touch-Funktion und der pneumatischen Klemmen zur Ausrichtung ideal für kleinere Werkstätten. Er zeichnet sich durch geregelten pneumatischen Vorschubdruck, hohen Durchsatz, schnelle Umrüstung und SMEMA-Kompatibilität aus und bietet Transferrichtungen von links nach rechts oder von rechts nach links sowie eine einstellbare Vorschubzeit und Indexierung. Modelle wie YULF250, YULF330 und YULF390 unterscheiden sich in Abmessungen, Leiterplattengröße, Gewicht und Rackgröße, um unterschiedlichen Produktionsanforderungen gerecht zu werden.
-
Kombilader für Magazin und Entstapeler
Der Magazin- und Entstapel-Kombinationslader ist Teil der Leiterplatten-Handling-Systemreihe und dient zum Beladen von Produktionslinien mit Leiterplatten aus Magazinen oder Stapeln. Er ist ideal für die doppelseitige Leiterplattenbestückung. Er verfügt über einen wählbaren Rasterabstand (10–40 mm), ein 3 mm breites, abgerundetes Förderband, Bauteilfreiheit (oben 80 mm, unten 20 mm) und eine einstellbare Übergabehöhe. Mit Fördergeschwindigkeiten von 15 s/Stück (Vakuumbeladung) und 7 s/Stück (Magazinbeladung), einer Stapelhöhe von 200 mm und SMEMA-Kompatibilität unterscheiden sich die Modelle YLD250-D und YLD390-D in Abmessungen, Leiterplattengröße, Gewicht und Rackgröße, um unterschiedlichen Anforderungen gerecht zu werden.
-
Magazin- und Vakuum-Kombilader
Der Magazin- und Vakuum-Kombinationslader, Teil der Leiterplattenhandhabungssystem-Ladegeräteserie, bestückt Produktionslinien automatisch mit zwei Leiterplattenlademodi und ist ideal für die einlinige, doppelseitige Leiterplattenbearbeitung. Er verfügt über eine SPS-Programmsteuerung, wählbare Vakuum-/Magazin-/Wechselmodi und eine Bindefunktion für beide Lader. Mit Spezifikationen wie einer Leiterplattendicke von 0,6–4,5 mm, einer Leiterplattenaufnahme von 125 mm, einer einstellbaren Bandgeschwindigkeit (0,5–20 m/min) und SMEMA-Kompatibilität variieren die Modelle YLD250-V, YLD330-V und YLD390-V in Abmessungen, Leiterplattengröße, Gewicht und Gestellgröße, um unterschiedlichen Produktionsanforderungen gerecht zu werden.
